今までのメリットはそのままに、使いやすさと安全を。
RTR500Bシリーズスペシャルサイト

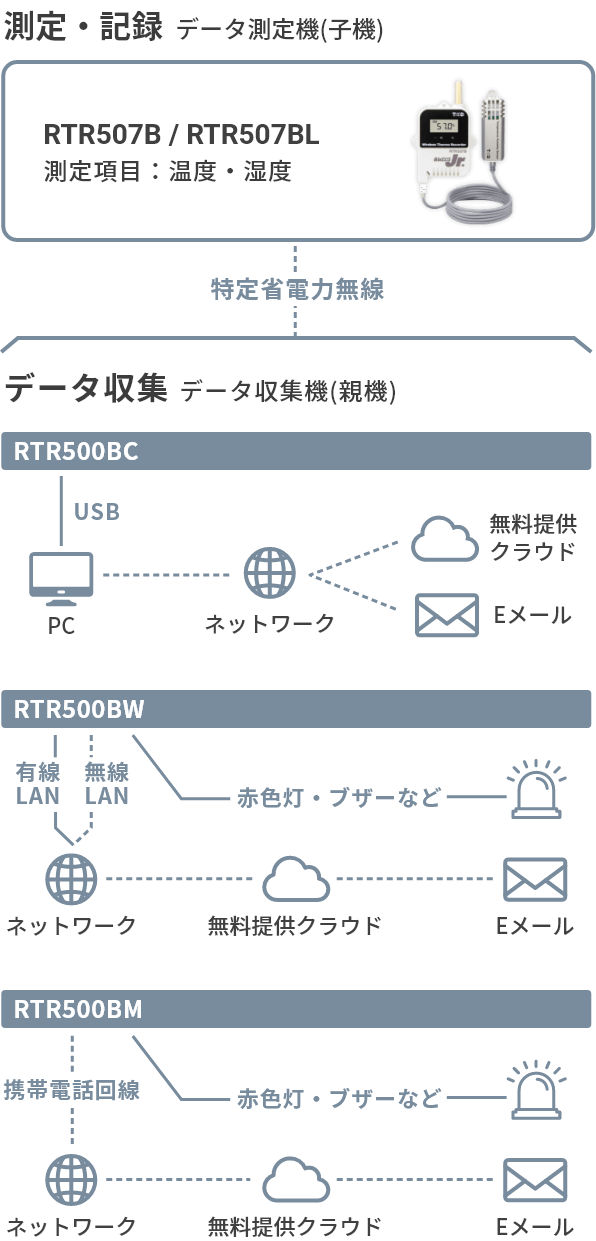

RTR507B・RTR507BLのシステム構成
収集機との組み合わせ次第で、様々な方法でデータ収集することができます。
RTR507B・RTR507BLの仕様
| 測定対象 | 温度、湿度（高精度） |
|---|---|
| 測定範囲 | -25~70℃、0~99%RH(-20～70℃) |
| 主な精度 | ±0.3℃、±2.5%RH 湿度精度範囲図 |
| 表示 | 測定値、電池寿命警告、その他 |
| データ記録容量 | 8000x2ch |
| 記録間隔 | 15通り 1秒~60分 |
| 記録モード | エンドレス/ワンタイム |
| 通信 | 光通信、特定小電力無線通信、Bluetooth 4.2 (Bluetooth Low Energy) |
| 電源 | リチウム電池 LS14250 (LタイプはLS26500)、ACアダプタ RTR-500A2 |
| 本体動作環境 | -40℃~80℃ (無線通信をする場合: -30~80℃) |
| 大きさ | H:62mm × W:47mm × D:19mm(アンテナ含まず), LタイプはD:46.5mm |
| 防水性 | IP64 (センサは除く) |
| 電池寿命 | 約10ヶ月 Lタイプ 約4年 |
| 付属品 | 高精度温湿度センサ SHB-3101, リチウム電池 LS14250 (LタイプはLS26500), ストラップ (Lタイプ除く), 取扱説明書 (保証書付) 一式 |
| 販売価格 | RTR507B: 32,000円(税込 35,200円) RTR507BL: 35,000円(税込 38,500円) |
| 旧RTR-500シリーズの親機で使用する場合は、親機のアップデートが必要です。詳しくははこちら。 | |
RTR507B・RTR507BLの最新情報
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.4)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.3)
-
バージョンアップ T&D Tools バージョンアップ (Ver. 1.01.4)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.2)
RTR507B・RTR507BLの関連ソフトウェア
データロガーの記録データファイルを複数読み込み・結合・保存およびグラフ表示するソフトウェアです。
表示しているグラフへのコメントやメモの追加といった編集機能もあり、管理分析を効果的に行えるツールです。 → 機能紹介動画
「おんどとり Web Storage」に登録されているデータを直接読み込むことも可能です。
スマートフォンからRTR500BW/500BMの設定を行うアプリケーションです。
近くではBluetooth通信、遠隔地ではクラウドサービス「おんどとり Web Storage」を介して設定することができます。
※Android対応版は後日リリース予定です。
T&Dのデータロガーをより便利に利用するため、様々な機種に対応した統合ソフトウェアです。簡単操作でデータロガーから記録データを吸い上げてパソコン上に保存できます。今後のアップデートにて記録条件や設定機能等の追加も予定しています。
※対応機種追加に伴い「記録データ吸い上げツール」は「T&D Tools」に変更となりました。
スマートフォン/タブレット端末で利用できる、Webブラウザ上で動作するアプリケーションです。
おんどとり Web Storageに送信された現在値データに簡単にアクセスすることができます。
電波状況確認ツールは、親機/子機/中継機間の電波強度を自動的に計測し、その結果をCSV形式で保存できるアプリケーションです。
また、周囲の電波使用状況もモニタリングできます。
親機/子機/中継機の設置場所を決める際にご利用ください。
※新機種対応に伴い「電波状況確認ツール(RTR-500)」は「電波状況確認ツール(RTR500B)」に変更となりました。(2022年5月)
アジャストメントツールは、測定値を調整するためのソフトウェアです。
標準状態の測定値に対して「1点で調整」もしくは「2点で調整」することで、測定される値を調整することが可能です。
調整を行ったデータロガーは、調整後の測定値を表示、記録します。
関連オプション
-
詳細を見る
RTR-05B2
大容量バッテリパック用電池セット
パッケージ内容 リチウム電池 LS26500, ゴムパッキン, シリカゲル, 両面テープ, ネジ 販売価格 4,000円(税込 4,400円) -
詳細を見る
RTR-500A2
外部電源アダプタ
付属品 ACアダプタAD-06A1, ケース, ケース用ネジ(x2), ケース用ゴムパッキン, ACアダプタ用Oリング 販売価格 6,000円(税込 6,600円) TR42A,RTR500Bシリーズデータロガーの外部給電を実現するセットです。データロガーの裏蓋を取り外し、付属電池の代わりに本電源ユニットを取り付けることで、ACアダプタから電源供給できます。バックアップ用としてトリクル充電式のニッケル水素蓄電池を内蔵し、停電時も4日間データ保持可能です。
購入する
こんな場合にオススメ！
‐ 電池交換の手間を省きたい。
- 電池が切れてデータが消えてしまうのが心配。
- 記録間隔10秒未満、送信間隔1分など間隔が短い場合 -
詳細を見る
RTR-500B1
大容量バッテリパック(Lタイプ)
付属品 リチウム電池 LS26500, ケース, メンテナンスセット TR-00P1 販売価格 6,000円(税込 6,600円) TR41A/42A/43A, RTR500Bシリーズデータロガーの大容量バッテリパックです。データロガーの裏蓋を取り外し、付属電池の代わりに本バッテリパックを取り付けることで、通常タイプの電池（1/2AAサイズ）を使用した場合の4倍以上の電池寿命が期待できます。データロガー本体購入時にLタイプのご指定で購入いただくと、本バッテリパックが付属します。
こんな場合にオススメ！
- 通常タイプの電池（1/2AAサイズ）で使用しているが、大容量電池（Cサイズ）を使用して電池交換の手間を減らしたい。本製品に含まれているリチウム電池（LS26500）の模造品が日本国内において多数流通しています。
購入する
模造品の使用によりデータ消失などの問題が発生する恐れがあります。詳細はこちらをご覧ください。 -
詳細を見る
SHB-3101
高精度版 温湿度センサ
測定範囲 温度-25~70°C (1*)
湿度0~99%RH (2*)精度 温度
±0.3°C at 10~40°C
±0.5°C それ以外
湿度
±2.5%RH
at 15~35°C, 30~80%RH90%応答 約7分 ケーブルの長さ 1.0m ケーブル延長 3.0m 販売価格 17,000円(税込 18,700円) -
詳細を見る
TR-00P1
メンテナンスセット
付属品 ゴムパッキン, ネジ, 乾燥剤, 両面テープ 販売価格 1,000円(税込 1,100円) TR41A/42A/43A,TR-5i,RTR500Bシリーズデータロガーのメンテナンスセットです。
購入する
定期的にパッキンや内部シリカゲルを交換することで防水性の維持、内部結露の防止に役立ちます。
こんな場合にオススメ！
- 水がかかる場所で使用するなど防水性を維持したい場合。
- 冷蔵、冷凍庫と室温環境を行き来するなど、寒暖の差が激しい環境で使用する場合。 -
詳細を見る
TR-00P2
メンテナンス/電池セット
付属品 リチウム電池 LS14250, メンテナンスセット TR-00P1 販売価格 2,000円(税込 2,200円) TR41A/42A/43A,TR-5i,RTR500Bシリーズデータロガーのメンテナンスセット TR-00P1にリチウム電池 TR-00P3がついたセットです。
定期的にパッキンや内部シリカゲルを交換することで防水性の維持、内部結露の防止に役立ちます。
こんな場合にオススメ！
- 水がかかる場所で使用するなど防水性を維持したい場合。
- 冷蔵、冷凍庫と室温環境を行き来するなど、寒暖の差が激しい環境で使用する場合。本製品に含まれているリチウム電池（LS14250）の模造品が日本国内において多数流通しています。
購入する
模造品の使用によりデータ消失などの問題が発生する恐れがあります。詳細はこちらをご覧ください。 -
詳細を見る
TR-00P3
リチウム電池
付属品 リチウム電池 LS14250 販売価格 1,400円(税込 1,540円) -
詳細を見る
TR-05K3
壁面アタッチメント
付属品 両面テープ, 壁面固定用ネジ 材質 ポリカーボネート 販売価格 1,500円(税込 1,650円) データロガー用壁面アタッチメントです。
購入する
データロガーの突起部を左右の羽根でしっかり固定できる設計のため、振動の影響で本体が破損してしまうことを防ぐことができます。
壁面固定用のビス2本、強力タイプの両面テープが付属しています。
データロガーに本壁面アタッチメントは付属していませんが、データロガー上部には吊り下げ用の穴があり、付属のストラップ紐で吊り下げて使用することはできます。
こんな場合にオススメ！
・トラックなど振動のある場所などでしっかりと壁面に固定して使用したい場合。
・スタイリッシュに壁面に設置したい。 -
詳細を見る
TR-05K3L
壁面アタッチメント
付属品 両面テープ, 壁面固定用ネジ 材質 ポリカーボネート 販売価格 2,000円(税込 2,200円) 大容量バッテリパック(RTR-500B1)、外部電源アダプタ(RTR-500A2)を装着したデータロガー用の壁面アタッチメントです。
購入する
対象のデータロガーには本アタッチメントは付属していませんが、データロガー背面上部にビスで固定できる穴があり、アタッチメントが無くても壁かけにはできます。
こんな場合にオススメ！
- トラックなど振動のある場所などでしっかりと壁面に固定して使用したい場合。
- スタイリッシュに壁面に設置したい。 -
詳細を見る
TR-3C30
センサ延長ケーブル
耐熱温度 -25~60℃ 防水性能 防まつ形生活防水 ケーブルの長さ 3.0m 販売価格 3,500円(税込 3,850円) RTR505B, RTR507B, TR-55i(各種モジュールタイプ)用センサ・入力モジュール延長ケーブルです。
購入する
対応するセンサの一覧はこちら！
温湿度センサ:
SHB-3101
入力モジュール:
TCM-3010, PTM-3010, VIM-3010, AIM-3010, PIC-3150, PMP-3200
DoValve用温度センサ:
TSB-1351
RTR500Bシリーズ概要
多様な測定項目、多彩なデータ転送方法、高い耐環境性を兼ね備えたこのシリーズは、用途も環境も選ばない。
温度・湿度をはじめ多様な項目に対応したデータロガーと、その測定したデータを無線で収集する事ができる収集機で構成するシリーズです。障害物に強く広範囲に届く特定小電力無線通信を使う事で、様々な環境におけるデータの自動収集・警報監視を実現します。
