おんどとり RTR500B series
  • RTR505B
  • RTR505BL

Bluetooth対応、ワイヤレスデータロガー

おんどとり

RTR505B・RTR505BL

  • 収集機でデータ自動収集
  • 接続モジュールにより多様な測定項目に対応

別売の接続モジュールで以下の測定が可能です。 ・熱電対(TCM-3010)-199〜1760℃ ・Pt100/1000(PTM-3010)-199〜600℃ ・電圧(VIM-3010)0〜22V ・4-20mA(AIM-3010)0〜20mA ・パルス(PIC-3150) └パルス数0〜61439 └記録間隔入力信号接点入力 / 電圧入力 Lタイプは大容量のバッテリを搭載したタイプです。

RTR505B・RTR505BLのシステム構成

RTR505B・RTR505BLの構成図 RTR505B・RTR505BLの構成図

収集機との組み合わせ次第で、様々な方法でデータ収集することができます。

RTR505B・RTR505BLの仕様

測定対象熱電対 / Pt100 / 電圧 / 4-20mA / パルス いずれか1ch *
測定範囲熱電対モジュール使用時-199~1760℃
Pt100/1000モジュール使用時-199~600℃
電圧モジュール使用時0~22V
4-20mAモジュール使用時0~20mA
パルス/電力モジュール使用時接点、電圧
表示測定値、電池寿命警告、その他
記録データ16000
記録間隔15通り 1秒~60分
記録モードエンドレス/ワンタイム
通信光通信、特定小電力無線通信、Bluetooth 4.2 (Bluetooth Low Energy)
電源リチウム電池
本体動作環境-40℃~80℃ (無線通信をする場合-30~80℃)
大きさH:62mm × W:47mm × D:19mm, LタイプはD:46.5mm
防水性IP64 (入力モジュールは除く)
電池寿命約10ヶ月
Lタイプ 約4年
付属品リチウム電池(LS14250、LタイプはLS26500), ストラップ (Lタイプ除く), 取扱説明書 (保証書付) 一式
校正Pt100/1000センサのみ対応
販売価格 RTR505B: 16,000円(税込 17,600円)
RTR505BL: 19,000円(税込 20,900円)
* 測定要素は入力モジュール(別売)に依存します。
また、弊社では熱電対センサを取り扱っておりません。別途ご準備ください。
熱電対 (TCM-3010), Pt100/1000 (PTM-3010),電圧 (VIM-3010),
4-20mA (AIM-3010), パルス/電力 (PIC-3150, PMP-3200)
旧RTR-500シリーズの親機で使用する場合は、親機のアップデートが必要です。詳しくははこちら。

RTR505B・RTR505BLの関連ソフトウェア

関連オプション

  • AIM-3010

    4-20mAモジュール

    AIM-3010
    測定範囲 0~20mA 40mAまで動作可能
    精度 ±(0.05mA+読み値の0.3%) at モジュール温度10~40°C
    動作環境 温度-40~80°C
    湿度90%以下 結露しないこと
    ケーブルの長さ 52mm
    ケーブル延長 3.0m
    販売価格 6,000円(税込 6,600円)
    詳細を見る

    4-20mAのアナログ信号用入力モジュールです。
    こんな場合にオススメ!
    - RTR505Bで4-20mA信号を測定する場合(RTR505Bはモジュール別売)
    - TR-55i-mAに付属のモジュールが紛失、故障した場合の交換用。
    オプションの延長ケーブルTR-3C30を使用して3m延長して使用することができます。

    購入する
  • PIC-3150

    パルス入力 ケーブル

    PIC-3150
    ケーブルの長さ 1.4m
    ケーブル延長 3.0m
    販売価格 2,500円(税込 2,750円)
    詳細を見る

    パルス入力ケーブルです。
    - RTR505Bでパルス信号を測定する場合(RTR505Bはケーブル別売)
    - TR-55i-Pに付属のケーブルが紛失、故障した場合の交換用にお使いください。
    オプションの延長ケーブルTR-3C30を使用して3m延長して使用することができます。

    購入する
  • PMP-3200

    電力パルス検出 ケーブル

    PMP-3200
    対応電力量計 "取引用電子式電力量計 高圧受電(6.6 kV)、 50,000 pulse/kWh、CT方式タイプ"
    パルス検出電流 10~40mA
    電源 3.6V (データロガーの電池より供給)
    動作環境 温度-10~50°C
    湿度10~90%RH 結露しないこと
    ケーブルの長さ 2.0m
    ケーブル延長 3.0m
    販売価格 7,800円(税込 8,580円)
    詳細を見る

    取引用電力量計の電流パルス出力をCTで受け、電圧パルスに変換する電力計測用のモジュールです。
    取引用電力量計への取り付けはご契約中の電力会社様へご依頼ください。

    購入する
  • PTM-3010

    Pt100/1000モジュール

    PTM-3010
    対象センサ Pt100(3線式/4線式), Pt1000(3線式/4線式)
    動作環境 温度-40~80°C
    湿度:90%以下 結露しないこと
    センサ接続部 3 - M3.5 角座金付ネジ
    ケーブルの長さ 52mm
    ケーブル延長 3.0m
    販売価格 6,000円(税込 6,600円)
    詳細を見る

    3線式 / 4線式のPtセンサを接続する入力モジュールです。
    こんな場合にオススメ!
    - RTR505BでPtセンサを使用して温度測定する場合(RTR505Bはモジュール別売)
    - TR-55i-Ptに付属のモジュールが紛失、故障した場合の交換用。
    オプションの延長ケーブルTR-3C30を使用して3m延長して使用することができます。

    購入する
  • TCM-3010

    熱電対モジュール

    TCM-3010
    対象センサ(別途準備が必要) 熱電対センサ K, J, T, S
    動作環境 温度-40~80°C
    湿度90%以下 結露しないこと
    センサ接続部 熱電対センサ用ミニチュアプラグを使用
    ケーブルの長さ 52mm
    ケーブル延長 3.0m
    販売価格 7,500円(税込 8,250円)
    詳細を見る

    熱電対センサ用の入力モジュールです。センサとの接続部は、熱電対用ミニチュアプラグに対応してします。
    こんな場合にオススメ!
    - RTR505Bで熱電対センサを使用して温度測定する場合(RTR505Bはモジュール別売)
    - TR-55i-TCに付属のモジュールが紛失、故障した場合の交換用。
    オプションの延長ケーブルTR-3C30を使用して3m延長して使用することができます。

    購入する
  • VIM-3010

    電圧モジュール

    VIM-3010
    測定範囲 0~22V
    精度 ±(0.5mV+読み値の0.3%) atモジュール温度10~40°C
    最小分解能 0.1mV
    プレヒート出力端子接点容量 3V~20V, 100mA
    動作環境 温度:-40~80°C
    湿度:90%以下 結露しないこと
    ケーブル長 52mm
    ケーブル延長 3.0m
    販売価格 6,000円(税込 6,600円)
    詳細を見る

    0~22Vの電圧信号用入力モジュールです。
    こんな場合にオススメ!
    - RTR505Bでアナログ電圧信号を測定する場合(RTR505Bはモジュール別売)
    - TR-55i-Vに付属のモジュールが紛失、故障した場合の交換用。
    オプションの延長ケーブルTR-3C30を使用して3m延長して使用することができます。

    購入する
  • RTR-05B2

    大容量バッテリパック用電池セット

    RTR-05B2
    パッケージ内容 リチウム電池 LS26500, ゴムパッキン, シリカゲル, 両面テープ, ネジ
    販売価格 4,000円(税込 4,400円)
    詳細を見る
  • RTR-500A2

    外部電源アダプタ

    RTR-500A2
    付属品 ACアダプタAD-06A1, ケース, ケース用ネジ(x2), ケース用ゴムパッキン, ACアダプタ用Oリング
    販売価格 6,000円(税込 6,600円)
    詳細を見る

    RTR500B,RTR-500シリーズデータロガーの外部給電を実現するセットです。データロガーの裏蓋を取り外し、付属電池の代わりに本電源ユニットを取り付けることで、ACアダプタから電源供給できます。バックアップ用としてトリクル充電式のニッケル水素蓄電池を内蔵し、停電時も4日間データ保持可能です。
    こんな場合にオススメ!
    ‐ 電池交換の手間を省きたい。
    - 電池が切れてデータが消えてしまうのが心配。
    - 記録間隔10秒未満、送信間隔1分など間隔が短い場合

    購入する
  • RTR-500B1

    大容量バッテリパック(Lタイプ)

    RTR-500B1
    付属品 リチウム電池 LS26500, ケース, メンテナンスセット TR-00P1
    販売価格 6,000円(税込 6,600円)
    詳細を見る

    RTR500B/RTR-500シリーズデータロガーの大容量バッテリパックです。データロガーの裏蓋を取り外し、付属電池の代わりに本バッテリパックを取り付けることで、通常タイプの電池(1/2AAサイズ)を使用した場合の4倍以上の電池寿命が期待できます。データロガー本体購入時にLタイプのご指定で購入いただくと、本バッテリパックが付属します。
    こんな場合にオススメ!
    - 通常タイプの電池(1/2AAサイズ)で使用しているが、大容量電池(Cサイズ)を使用して電池交換の手間を減らしたい。

    購入する
  • TC-J01

    熱電対センサ用ミニチュアプラグ

    TC-J01
    使用金属材質
    コンスタンタン
    材質 NYLON66
    耐熱温度 200°C
    販売価格 2,000円(税込 2,200円)
    詳細を見る

    Jタイプの熱電対センサを入力モジュール TCM-3010に接続するためのプラグです。

    購入する
  • TC-K01

    熱電対センサ用ミニチュアプラグ

    TC-K01
    使用金属材質 クロメル
    アルメル
    材質 NYLON66
    耐熱温度 200°C
    販売価格 2,000円(税込 2,200円)
    詳細を見る

    Kタイプの熱電対センサを入力モジュール TCM-3010に接続するためのプラグです。

    購入する
  • TC-S01

    熱電対センサ用ミニチュアプラグ

    TC-S01
    使用金属材質
    材質 NYLON66
    耐熱温度 200°C
    販売価格 2,000円(税込 2,200円)
    詳細を見る

    Sタイプの熱電対センサを入力モジュール TCM-3010に接続するためのプラグです。

    購入する
  • TC-T01

    熱電対センサ用ミニチュアプラグ

    TC-T01
    使用金属材質
    コンスタンタン
    材質 NYLON66
    耐熱温度 200°C
    販売価格 2,000円(税込 2,200円)
    詳細を見る

    Tタイプの熱電対センサを入力モジュール TCM-3010に接続するためのプラグです。

    購入する
  • TR-00P1

    メンテナンスセット

    TR-00P1
    付属品 ゴムパッキン, ネジ, 乾燥剤, 両面テープ
    販売価格 1,000円(税込 1,100円)
    詳細を見る

    TR41/42,TR-5i,RTR500B,RTR-500シリーズデータロガーのメンテナンスセットです。
    定期的にパッキンや内部シリカゲルを交換することで防水性の維持、内部結露の防止に役立ちます。
    こんな場合にオススメ!
    - 水がかかる場所で使用するなど防水性を維持したい場合。
    - 冷蔵、冷凍庫と室温環境を行き来するなど、寒暖の差が激しい環境で使用する場合。

    購入する
  • TR-00P2

    メンテナンス/電池セット

    TR-00P2
    付属品 リチウム電池 LS14250, メンテナンスセット TR-00P1
    販売価格 2,000円(税込 2,200円)
    詳細を見る

    TR41/42,TR-5i,RTR500B,RTR-500シリーズデータロガーのメンテナンスセット TR-00P1にリチウム電池 TR-00P3がついたセットです。
    定期的にパッキンや内部シリカゲルを交換することで防水性の維持、内部結露の防止に役立ちます。
    こんな場合にオススメ!
    - 水がかかる場所で使用するなど防水性を維持したい場合。
    - 冷蔵、冷凍庫と室温環境を行き来するなど、寒暖の差が激しい環境で使用する場合。

    購入する
  • TR-00P3

    リチウム電池

    TR-00P3
    付属品 リチウム電池 LS14250
    販売価格 1,400円(税込 1,540円)
    詳細を見る

    長期間ご利用のデータローガーは メンテナンスセット TR-00P1 も同時に交換することをおすすめします。

    購入する
  • TR-05K3

    壁面アタッチメント

    TR-05K3
    付属品 両面テープ, 壁面固定用ネジ
    材質 ポリカーボネート
    販売価格 1,500円(税込 1,650円)
    詳細を見る

    データロガー用壁面アタッチメントです。
    データロガーの突起部を左右の羽根でしっかり固定できる設計のため、振動の影響で本体が破損してしまうことを防ぐことができます。
    壁面固定用のビス2本、強力タイプの両面テープが付属しています。
    データロガーに本壁面アタッチメントは付属していませんが、データロガー上部には吊り下げ用の穴があり、付属のストラップ紐で吊り下げて使用することはできます。
    こんな場合にオススメ!
    ・トラックなど振動のある場所などでしっかりと壁面に固定して使用したい場合。
    ・スタイリッシュに壁面に設置したい。

    購入する
  • TR-05K3L

    壁面アタッチメント

    TR-05K3L
    付属品 両面テープ, 壁面固定用ネジ
    材質 ポリカーボネート
    販売価格 2,000円(税込 2,200円)
    詳細を見る

    大容量バッテリパック(RTR-500B1)、外部電源アダプタ(RTR-500A2)を装着したデータロガー用の壁面アタッチメントです。
    対象のデータロガーには本アタッチメントは付属していませんが、データロガー背面上部にビスで固定できる穴があり、アタッチメントが無くても壁かけにはできます。
    こんな場合にオススメ!
    - トラックなど振動のある場所などでしっかりと壁面に固定して使用したい場合。
    - スタイリッシュに壁面に設置したい。

    購入する
  • TR-3C30

    センサ延長ケーブル

    TR-3C30
    耐熱温度 -25~60℃
    防水性能 防まつ形生活防水
    ケーブルの長さ 3.0m
    販売価格 3,500円(税込 3,850円)
    詳細を見る
  • TR-819x

    Pt100フィルム温度センサ

    TR-819x
    センサタイプ TR-8190 ローコストタイプ
    測定温度範囲: -40~200°C
    フィルム: 厚0.4mm, 幅8.0mm, 感温部15mm
    価格: 9,400円(税込 10,340円)

    TR-8191 小型感温部タイプ
    測定温度範囲: -40~200°C
    フィルム: 厚0.2mm, 幅5.0mm, 感温部5mm
    価格: 21,400円(税込 23,540円)
    フィルム長 50~300mmの範囲で50mm単位で制作
    価格: 50mmにつき550円 (税込)
    ケーブル長 1~99mの範囲で1m単位で制作
    価格: 1mにつき660円 (税込)
    販売価格 お客様ご希望の組み合わせにより価格が変動します。
    Pt100フィルム温度センサの価格を確認する
    詳細を見る

    薄型で柔軟性に優れたフィルムタイプのPt100温度センサです。用途に合わせセンサのタイプ、フィルム長、ケーブル長をご指定いただいて受注生産いたします。
    こんな場合にオススメ!
    ‐ わずかな隙間など限られたスペースの温度を測定したい場合。
    ‐ Rのついた形状の表面に貼り付けて温度を測定したい場合。
    ‐ 感度の良いPt100センサが必要な場合。

  • TR-81XX

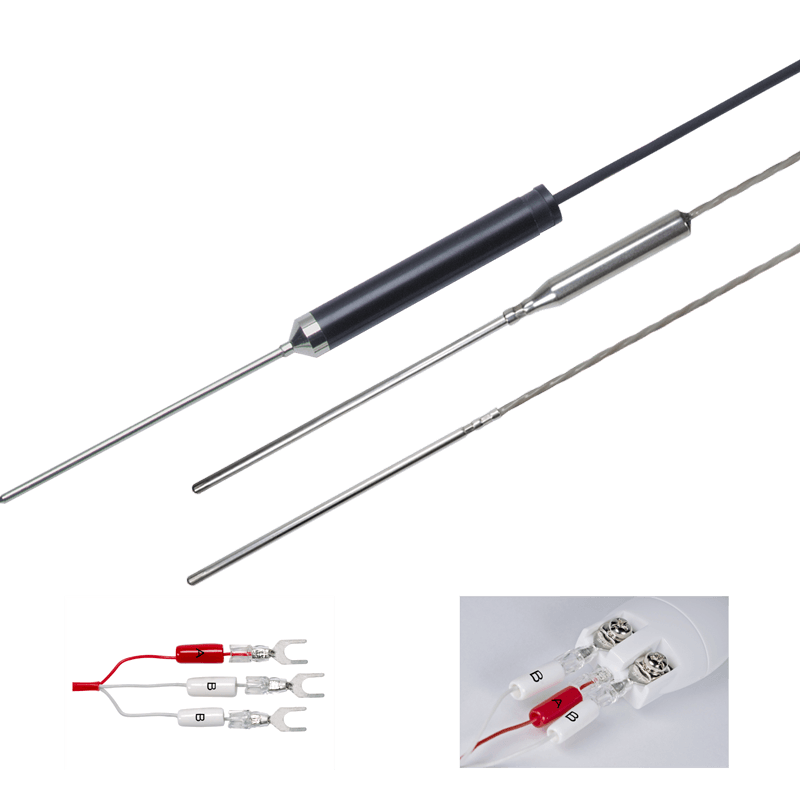

    Pt100 ステンレス保護管温度センサ

    TR-81XX
    センサタイプ TR-8100
    測定温度範囲: -50~200°C
    熱時定数: 攪拌水中約4.5秒
    保護管径[mm]: 2.3, 3.0, 3.2, 4.8, 6.0
    価格: 5,950円(税込 6,545円)

    TR-8110
    測定温度範囲: -200~350°C
    熱時定数: 攪拌水中約2秒
    保護管径[mm]: 2.0, 2.3, 3.0, 3.2, 4.8, 6.0
    価格: 8,600円(税込 9,460円)

    TR-8120
    測定温度範囲: -200~500°C
    熱時定数: 攪拌水中約2秒
    保護管径[mm]: 3.2, 4.8, 6.4
    価格: 11,600円(税込 12,760円)

    TR-8130 ハンディタイプ
    測定温度範囲: -50~200°C
    熱時定数: 攪拌水中約2.5秒
    保護管径[mm]: 3.2, 4.8
    価格: 10,200円(税込 11,220円)
    保護管長 50~2000mmの範囲で50mm単位で制作 価格: 50mmにつき275円 (税込)
    ケーブル長 1~99mの範囲で1m単位で制作 価格: 1mにつき385円 (税込)
    販売価格 お客様ご希望の組み合わせにより価格が変動
    Pt100 ステンレス保護管温度センサの価格を確認する
    詳細を見る

    Pt100規格の温度センサです。用途に合わせセンサのタイプ、ステンレス保護管の径と長さ、ケーブルの長さをご指定いただいて受注生産いたします。測定温度範囲は最大-200℃から500℃(センサタイプによる)です。
    こんな場合にオススメ!
    ‐ 超低温や高温の測定を高精度で行いたい場合。
    ‐ ステンレス保護管やケーブルが長い温度センサが必要な場合。

RTR500Bシリーズ概要

多様な測定項目、多彩なデータ転送方法、高い耐環境性を兼ね備えたこのシリーズは、用途も環境も選ばない。

温度・湿度をはじめ多様な項目に対応したデータロガーと、その測定したデータを無線で収集する事ができる収集機で構成するシリーズです。障害物に強く広範囲に届く特定小電力無線通信を使う事で、様々な環境におけるデータの自動収集・警報監視を実現します。
