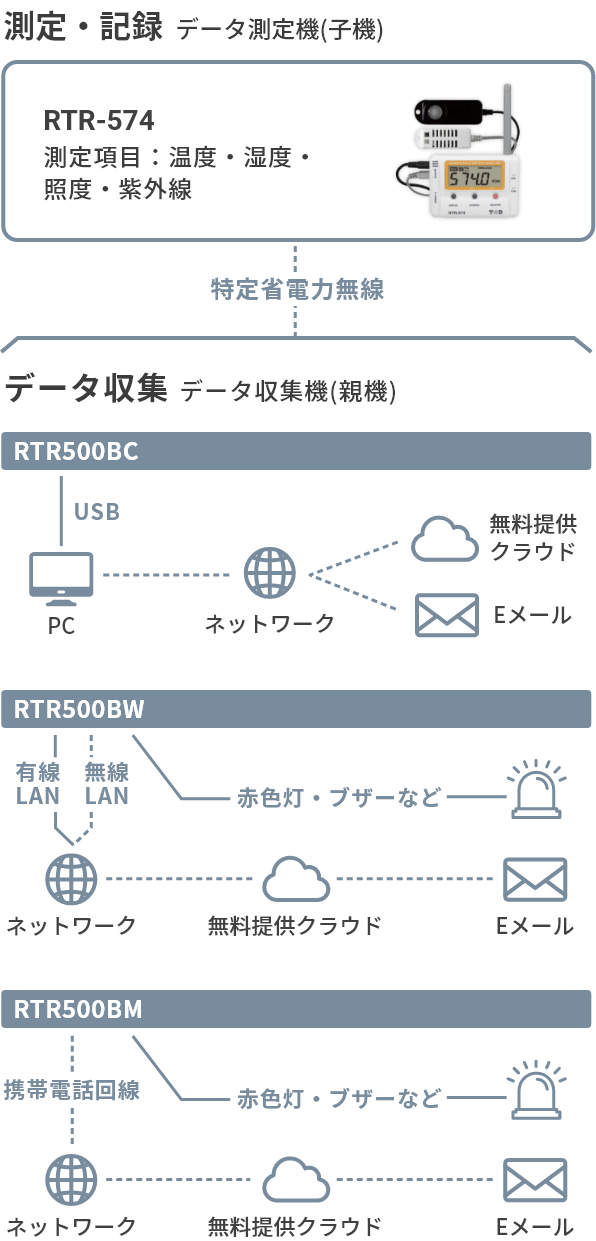

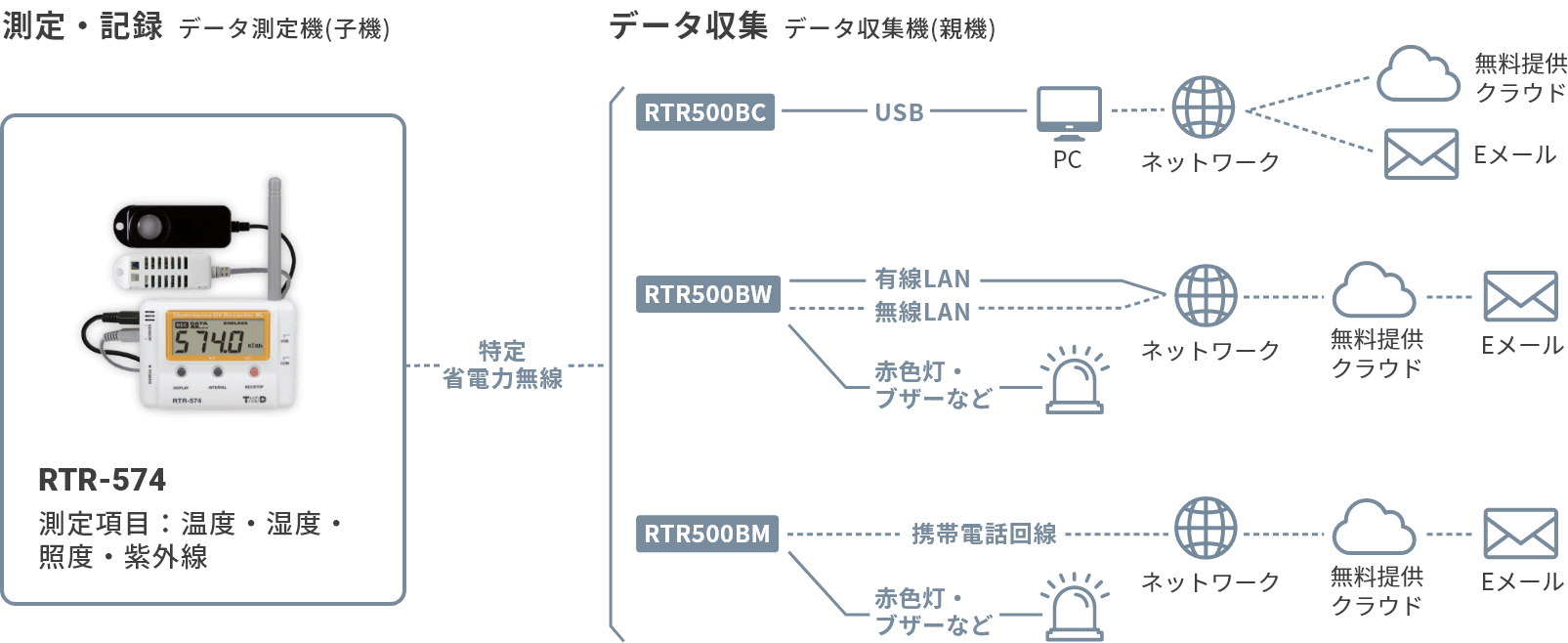

RTR-574のシステム構成
収集機との組み合わせ次第で、様々な方法でデータ収集することができます。
RTR-574の仕様
| 測定対象 | 紫外線、照度、温湿度 |
|---|---|
| 測定範囲 | 照度 0~130klx 紫外線 0~30mW/cm2 温湿度 0~55℃、10~95%RH |
| 主な精度 | 照度紫外線 ±5% 温湿度 ±0.5℃、±5%RH (at 25℃, 50%RH) |
| 表示 | 測定値、電池寿命警告、その他 |
| データ記録容量 | 8000x4ch |
| 記録間隔 | 15通り 1秒~60分 |
| 記録モード | エンドレス/ワンタイム |
| 通信 | USB通信、特定小電力無線通信 |
| 電源 | 単3アルカリ電池 |
| 本体動作環境 | 温度-10℃~60℃ 湿度90 %RH以下 (結露しないこと) |
| 大きさ | H:55mm × W:78mm × D:18mm |
| 防水性 | なし |
| 電池寿命 | 約4ヶ月 |
| 付属品 | 単3アルカリ電池, USB Mini-B 通信ケーブル US-15C, 照度紫外線センサ ISA-3151, 温湿度センサ THA-3151, 取扱説明書 (保証書付) 一式 |
| 校正 | 温度/湿度のみ対応 |
| 販売価格 | 38,000円(税込 41,800円) |
Bluetooth機能は搭載されていません。 | |
RTR-574の最新情報
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.4)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.3)
-
バージョンアップ T&D Tools バージョンアップ (Ver. 1.01.4)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.2)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.1)
RTR-574の関連ソフトウェア
データロガーの記録データファイルを複数読み込み・結合・保存およびグラフ表示するソフトウェアです。
表示しているグラフへのコメントやメモの追加といった編集機能もあり、管理分析を効果的に行えるツールです。 → 機能紹介動画
「おんどとり Web Storage」に登録されているデータを直接読み込むことも可能です。
T&Dのデータロガーをより便利に利用するため、様々な機種に対応した統合ソフトウェアです。簡単操作でデータロガーから記録データを吸い上げてパソコン上に保存できます。今後のアップデートにて記録条件や設定機能等の追加も予定しています。
※対応機種追加に伴い「記録データ吸い上げツール」は「T&D Tools」に変更となりました。
スマートフォン/タブレット端末で利用できる、Webブラウザ上で動作するアプリケーションです。
おんどとり Web Storageに送信された現在値データに簡単にアクセスすることができます。
電波状況確認ツールは、親機/子機/中継機間の電波強度を自動的に計測し、その結果をCSV形式で保存できるアプリケーションです。
また、周囲の電波使用状況もモニタリングできます。
親機/子機/中継機の設置場所を決める際にご利用ください。
※新機種対応に伴い「電波状況確認ツール(RTR-500)」は「電波状況確認ツール(RTR500B)」に変更となりました。(2022年5月)
アジャストメントツールは、測定値を調整するためのソフトウェアです。
標準状態の測定値に対して「1点で調整」もしくは「2点で調整」することで、測定される値を調整することが可能です。
調整を行ったデータロガーは、調整後の測定値を表示、記録します。
本ソフトウェアはRTR-574 本体ファームウェアのアップデートプログラムです。
関連オプション
-
詳細を見る
ISA-3151
照度・紫外線センサ
測定範囲 照度0~130,000lx
紫外線強度0~30mWm2測定分解能 照度最小0.01lx
紫外線強度最小0.001mW/cm2精度 照度10~100.000lx：±5% at 25°C, 50%RH
紫外線強度0.1~30mW/cm2：±5% at 25°C, 50%RHケーブルの長さ 1.5m ケーブル延長 9.0m 販売価格 13,800円(税込 15,180円) 照度UVセンサです。
購入する
3mの延長ケーブルTR-1C30、1mの延長ケーブルTR-5C10を組み合わせて最長9mまで延長して使用することができます。
こんな場合にオススメ！
- 製品付属センサ紛失、故障時の交換用。 -
詳細を見る
SHA-3151
高精度版 温湿度センサ
測定範囲 温度/湿度-25~70°C/0~99%RH 測定精度 温度±0.3°C at 10~40°C / ±0.5°C それ以外
湿度±2.5%RH at 15~35°C, 30~80%RH90%応答 約7分 ケーブルの長さ 1.5m 延長できる長さ 9.0m 販売価格 17,000円(税込 18,700円) -
詳細を見る
THA-3001
温湿度センサ
測定範囲 温度/湿度0~55°C/10~95%RH 精度 温度±0.5°C
湿度±5%RH at 25°C, 50%RH90%応答 約7分 延長できる長さ 9.0m 販売価格 7,800円(税込 8,580円) 標準タイプの温湿度センサです。
購入する
3mの延長ケーブルTR-1C30、1mの延長ケーブルTR-5C10を組み合わせて最長9mまで延長して使用することができます。
こんな場合にオススメ！
- 製品付属センサの紛失、劣化、故障時の交換用。 -
詳細を見る
THA-3151
温湿度センサ
測定範囲 温度/湿度0~55°C/10~95%RH 精度 温度±0.5°C
湿度±5%RH at 25°C, 50%RH90%応答 約7分 ケーブルの長さ 1.5m 延長できる長さ 9.0m 販売価格 8,800円(税込 9,680円) 標準タイプの温湿度センサです。
購入する
3mの延長ケーブルTR-1C30、1mの延長ケーブルTR-5C10を組み合わせて最長9mまで延長して使用することができます。
こんな場合にオススメ！
- 製品付属センサの紛失、劣化、故障時の交換用。
- THA-3001が付属している機種で本体から離れた場所の温湿度を測りたい場合の交換用。 -
詳細を見る
TR-07K2
壁面アタッチメント
付属品 両面テープ, 壁面固定用ネジ 材質 ポリカーボネート 販売価格 1,000円(税込 1,100円) データロガー用壁面アタッチメントです。
購入する
対象製品に壁面アタッチメントは付属していませんが、卓上などで自立はしますので、置いて設置する場合は必要ありません。 こんな場合にオススメ！
- 壁面に固定して使用したい場合は必須。 -
詳細を見る
TR-1C30
センサ延長ケーブル
耐熱温度 -25~60℃ 防水性能 なし ケーブルの長さ 3.0m 販売価格 2,000円(税込 2,200円) TR7シリーズ, TR-7Uiシリーズ用センサ延長ケーブルです。
購入する
対応するセンサの一覧はこちら！
温度センサ：
TR-1106, TR-1220, TR-1320, TR-0106, TR-0206, TR-0306, TR-0406, TR-0506, TR-0706
温湿度センサ：
THA-3001, THA-3151, SHA-3151
照度紫外線センサ：
ISA-3151 -
詳細を見る
TR-5C10
センサ延長ケーブル
耐熱温度 -25~60℃ 防水性能 なし ケーブルの長さ 1.0m 販売価格 1,600円(税込 1,760円) TR7シリーズ, TR-7Uiシリーズ用センサ延長ケーブルです。
購入する
対応するセンサの一覧はこちら！
温度センサ：
TR-1106, TR-1220, TR-1320, TR-0106, TR-0206, TR-0306, TR-0406, TR-0506, TR-0706
温湿度センサ：
THA-3001, THA-3151, SHA-3151
照度紫外線センサ：
ISA-3151 -
詳細を見る
US-15C
USB Mini-B 通信ケーブル
ケーブルの長さ 1.5m 販売価格 1,500円(税込 1,650円) USB接続可能なデータロガーやデータ収集機をパソコンに接続するための通信ケーブルです。
購入する
汎用のUSB mini-Bタイプケーブルですので、お持ちの場合は必要ありません。
こんな場合にオススメ！
‐ TR7シリーズをPCとUSBケーブルで接続して、設定、吸い上げなどの操作をしたい場合
‐ その他USB通信可能機種のケーブル紛失時、故障時の交換用
RTR500Bシリーズ概要
多様な測定項目、多彩なデータ転送方法、高い耐環境性を兼ね備えたこのシリーズは、用途も環境も選ばない。
温度・湿度をはじめ多様な項目に対応したデータロガーと、その測定したデータを無線で収集する事ができる収集機で構成するシリーズです。障害物に強く広範囲に届く特定小電力無線通信を使う事で、様々な環境におけるデータの自動収集・警報監視を実現します。
