USB接続データロガー

TR-76Ui-S

PCと直接USB通信
CO2濃度・温度・湿度測定
高精度、広範囲測定

高精度センサにより±0.3℃ / ±2.5%RH(at 15～35℃,30～80%RH)の精度での測定が可能です。 *湿度精度範囲図

マニュアル/ヘルプお問合せ修理依頼校正購入

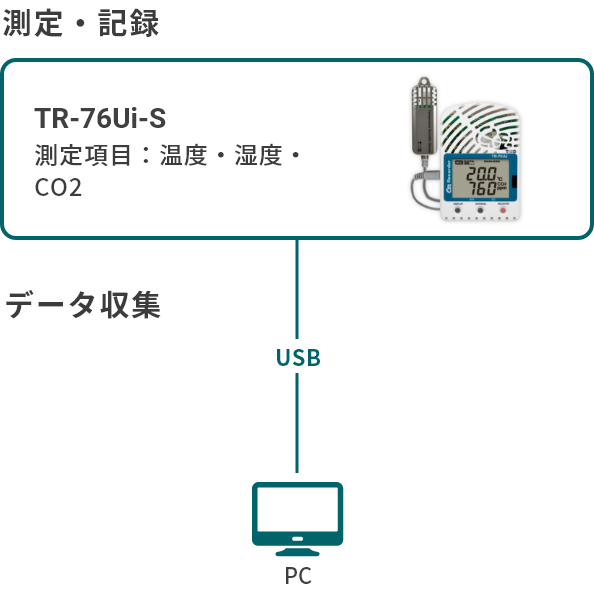

TR-76Ui-Sのシステム構成

TR-76Ui-Ｓは温度・湿度に加え、CO2濃度を測定することができるデータロガーです。記録したデータはUSB接続でPCに転送し、グラフ表示、解析ができます。

TR-76Ui-Sの仕様

測定対象	CO2、温湿度
測定範囲	CO2 0~9999ppm 高精度温湿度 -25~70℃ 0~99%RH (at -20~70℃)
主な精度	CO2 ±50ppm±読み値の5% 高精度温湿度 ±0.3℃ ±2.5%RH (at 15~35℃, 30~80%RH) 湿度精度範囲図
表示	測定値、電池残量、その他
データ記録容量	8000x3ch
記録間隔	15通り 1秒~60分
記録モード	エンドレス/ワンタイム
通信	USB通信、シリアル通信
警報の確認方法	外部接点出力
電源	単3アルカリx4、ACアダプタ
本体動作環境	温度0~45℃ 湿度90 %RH以下 (結露しないこと)
大きさ	H:96mm × W:66mm × D:46mm
防水性	なし
電池寿命	約2日間
付属品	単3アルカリ電池 (LR6) x 4, ACアダプタ (AD-06A1), USB Mini-B 通信ケーブル (US-15C), 温湿度センサ (SHA-3151), 取扱説明書 (保証書付) 一式
校正	温度/湿度のみ対応
販売価格	60,000円 (税込 66,000円)

仕様の詳細を見る購入(オンラインショップへ)

TR-76Ui-Sの最新情報

バージョンアップ 2024/09/20 T&D Graph バージョンアップ (Ver. 1.19.1)
バージョンアップ 2024/09/10 T&D Tools バージョンアップ (Ver. 1.01.6)
バージョンアップ 2024/09/10 T&D Graph バージョンアップ (Ver. 1.19.0)
バージョンアップ 2024/07/30 T&D Graph バージョンアップ (Ver. 1.18.5)
バージョンアップ 2024/07/30 T&D Tools バージョンアップ (Ver. 1.01.5)

マニュアル/ヘルプ

TR-76Ui-Sの関連ソフトウェア

標準
ソフトウェア

T&D Graph

更新日：2024/09/20

データロガーの記録データファイルを複数読み込み・結合・保存およびグラフ表示するソフトウェアです。
表示しているグラフへのコメントやメモの追加といった編集機能もあり、管理分析を効果的に行えるツールです。 → 機能紹介動画
「おんどとり Web Storage」に登録されているデータを直接読み込むことも可能です。

標準
ソフトウェア

T&D Recorder for Windows

更新日：2023/04/26

本ソフトウェアは、データロガーの設定、データの吸い上げ、グラフ化などを行うソフトウェアです。

標準
ソフトウェア

CO2 Recorder for Windows

更新日：2022/01/07

本ソフトウェアは、記録条件の設定、記録の開始/停止、TR-76Uiにより記録されたデータをパソコンに吸い上げ、グラフを表示/一覧表作成/ファイル化などの処理が簡単に行えるソフトウェアです。
対象機種・動作環境をよくご確認の上、ご使用ください。

オプション
ソフトウェア

T&D Tools

更新日：2024/09/10

T&Dのデータロガーをより便利に利用するため、様々な機種に対応した統合ソフトウェアです。簡単操作でデータロガーから記録データを吸い上げてパソコン上に保存できます。今後のアップデートにて記録条件や設定機能等の追加も予定しています。
※対応機種追加に伴い「記録データ吸い上げツール」は「T&D Tools」に変更となりました。

ファームウェア

TR-76Ui ファームウェアアップデートプログラム

更新日：2021/12/08

本ソフトウェアはTR-76Ui 本体ファームウェアのアップデートプログラムです。

関連オプション

AD-06A1

ACアダプタ

入力 AC100-240V

出力 DC6V, 500mA

周波数 50/60Hz

ケーブルの長さ 1.8ｍ

販売価格 3,500円 (税込 3,850円)

T&Dオプションカタログ - 入力モジュール・電源・アタッチメントほか -

詳細を見る

RTR500BC、RTR-500(RTR-500C/DC/NW/AW)、TR-76Ui、RTR-576用のACアダプタです。RTR500BCを親機として使用する場合は、PCからUSBで給電されるため、ACアダプタは付属していません。RTR500BCを中継機として使用する場合、単3電池×2でも動作しますが、電池交換に手間がかかり、電池残量低下により無線通信が不通になるリスクもありますので、ACアダプタの購入をお勧めします。
こんな場合にオススメ！
- RTR500BCを中継機として使用したい。
- RTR-500NW/AW、TR-76Ui、RTR-576付属ACアダプタの紛失、故障時の交換用。
購入する

入力	AC100-240V
出力	DC6V, 500mA
周波数	50/60Hz
ケーブルの長さ	1.8ｍ
販売価格	3,500円 (税込 3,850円)

SO-TD1

ソフトウェアセット

収録ソフトウェア	RTR500BW for Windows RTR500BM for Windows RTR500BC for Windows RTR-600 設定ユーティリティ TR7 for Windows CO2 Recorder for Windows Illuminance UV Recorder for Windows MCR for Windows T&D Recorder for Windows T&D Data Server T&D Graph
販売価格	1,000円(税込 1,100円)

T&Dオプションカタログ - 入力モジュール・電源・アタッチメントほか -

詳細を見る

現行製品のWindows用標準ソフトウェアがセットになったオプション DVD-ROMです。
DVD内のソフトウェアはソフトウェア一覧ページから無償ダウンロードできるソフトウェアと同じものです。
こんな場合にオススメ！
- ソフトウェアのダウンロード環境がなくDVDで入手したい。

購入する

AT-76K1

壁面アタッチメント

付属品壁面固定用ネジ

材質アルミ

販売価格 3,500円 (税込 3,850円)

T&Dオプションカタログ - 入力モジュール・電源・アタッチメントほか -

詳細を見る

CO2ロガー用壁面アタッチメントです。
対象製品に壁面アタッチメントは付属していませんが、卓上などで自立はしますので、置いて設置する場合は必要ありません。
壁面固定用のビス2本が付属しています。
こんな場合にオススメ！
- 壁面に固定して使用したい場合は必須。
購入する

付属品	壁面固定用ネジ
材質	アルミ
販売価格	3,500円 (税込 3,850円)

SHA-3151

高精度版温湿度センサ

測定範囲	温度/湿度-25~70°C/0~99%RH
測定精度	温度±0.3°C at 10~40°C / ±0.5°C それ以外湿度±2.5%RH at 15~35°C, 30~80%RH
90%応答	約7分
ケーブルの長さ	1.5m
延長できる長さ	9.0m
販売価格	17,000円(税込 18,700円)

T&Dオプションカタログ - 温湿度センサ・照度紫外線センサ -

詳細を見る

高精度タイプの温湿度センサです。
3mの延長ケーブルTR-1C30、1mの延長ケーブルTR-5C10を組み合わせて最長9mまで延長して使用することができます。
こんな場合にオススメ！
－製品付属センサの紛失、劣化、故障時の交換用。
－標準タイプの温湿度センサを使用しているが、高精度タイプの温湿度センサに交換したい。

* 60°C以上の環境では湿度の経年変化が大きくなることがあります。-20°C以下では湿度の測定はできません。

湿度精度範囲図

購入する

THA-3001

温湿度センサ

測定範囲	温度/湿度0~55°C/10~95%RH
精度	温度±0.5°C 湿度±5%RH at 25°C, 50%RH
90%応答	約7分
延長できる長さ	9.0m
販売価格	7,800円(税込 8,580円)

T&Dオプションカタログ - 温湿度センサ・照度紫外線センサ -

詳細を見る

標準タイプの温湿度センサです。
3mの延長ケーブルTR-1C30、1mの延長ケーブルTR-5C10を組み合わせて最長9mまで延長して使用することができます。
こんな場合にオススメ！
- 製品付属センサの紛失、劣化、故障時の交換用。

購入する

THA-3151

温湿度センサ

測定範囲	温度/湿度0~55°C/10~95%RH
精度	温度±0.5°C 湿度±5%RH at 25°C, 50%RH
90%応答	約7分
ケーブルの長さ	1.5m
延長できる長さ	9.0m
販売価格	8,800円(税込 9,680円)

T&Dオプションカタログ - 温湿度センサ・照度紫外線センサ -

詳細を見る

標準タイプの温湿度センサです。
3mの延長ケーブルTR-1C30、1mの延長ケーブルTR-5C10を組み合わせて最長9mまで延長して使用することができます。
こんな場合にオススメ！
- 製品付属センサの紛失、劣化、故障時の交換用。
- THA-3001が付属している機種で本体から離れた場所の温湿度を測りたい場合の交換用。

購入する

TR-1C30

センサ延長ケーブル

耐熱温度 -25~60℃

防水性能なし

ケーブルの長さ 3.0m

販売価格 3,000円 (税込 3,300円)

T&Dオプションカタログ -温度センサ -

詳細を見る

TR7シリーズ, TR-7Uiシリーズ用センサ延長ケーブルです。
対応するセンサの一覧はこちら！
温度センサ：
TR-1106, TR-1220, TR-1320, TR-0106, TR-0206, TR-0306, TR-0406, TR-0506, TR-0706
温湿度センサ：
THA-3001, THA-3151, SHA-3151
照度紫外線センサ：
ISA-3151
購入する
TR-5C10

センサ延長ケーブル

耐熱温度 -25~60℃

防水性能なし

ケーブルの長さ 1.0m

販売価格 2,500円 (税込 2,750円)

T&Dオプションカタログ -温度センサ -

詳細を見る

TR7シリーズ, TR-7Uiシリーズ用センサ延長ケーブルです。
対応するセンサの一覧はこちら！
温度センサ：
TR-1106, TR-1220, TR-1320, TR-0106, TR-0206, TR-0306, TR-0406, TR-0506, TR-0706
温湿度センサ：
THA-3001, THA-3151, SHA-3151
照度紫外線センサ：
ISA-3151
購入する
AC0101

外部警報接続ケーブル

ケーブル長 1.0m

販売価格 1,000円(税込 1,100円)

T&Dオプションカタログ - 入力モジュール・電源・アタッチメントほか -

詳細を見る

外部機器を接続するケーブルです。警報時にブザーや回転灯を連動させることができます。
購入する
TR-07C

シリアル通信ケーブル

ケーブルの長さ 1.5m

販売価格 4,500円 (税込 4,950円)

T&Dオプションカタログ - 入力モジュール・電源・アタッチメントほか -

詳細を見る

シリアル(ミニシリアル⇔D-Sub9pin)通信ケーブルです。
こんな場合にオススメ！
- 工場などの製造現場で独自のプログラムを作成して機器と通信したい
US-15C

USB Mini-B 通信ケーブル

ケーブルの長さ 1.5m

販売価格 1,500円(税込 1,650円)

T&Dオプションカタログ - 入力モジュール・電源・アタッチメントほか -

詳細を見る

USB接続可能なデータロガーやデータ収集機をパソコンに接続するための通信ケーブルです。
汎用のUSB mini-Bタイプケーブルですので、お持ちの場合は必要ありません。
こんな場合にオススメ！
‐ TR7シリーズをPCとUSBケーブルで接続して、設定、吸い上げなどの操作をしたい場合
‐ その他USB通信可能機種のケーブル紛失時、故障時の交換用
購入する

耐熱温度	-25~60℃
防水性能	なし
ケーブルの長さ	3.0m
販売価格	3,000円 (税込 3,300円)

耐熱温度	-25~60℃
防水性能	なし
ケーブルの長さ	1.0m
販売価格	2,500円 (税込 2,750円)

ケーブル長	1.0m
販売価格	1,000円(税込 1,100円)

ケーブルの長さ	1.5m
販売価格	4,500円 (税込 4,950円)

ケーブルの長さ	1.5m
販売価格	1,500円(税込 1,650円)

TR-7Uiシリーズ概要

TR-7Uiシリーズ詳細はこちら

設定、データ収集はパソコンで。

USB接続タイプのデータロガーです。記録データをUSB接続でPCに吸い上げ、専用ソフトウェアでグラフ表示、データ一覧表示が可能です。
