おんどとり

TR-76Ui

  • PCと直接USB通信
  • CO2濃度・温度・湿度測定

ソフトウェア マニュアル/ヘルプ お問合せ 修理依頼 校正 購入

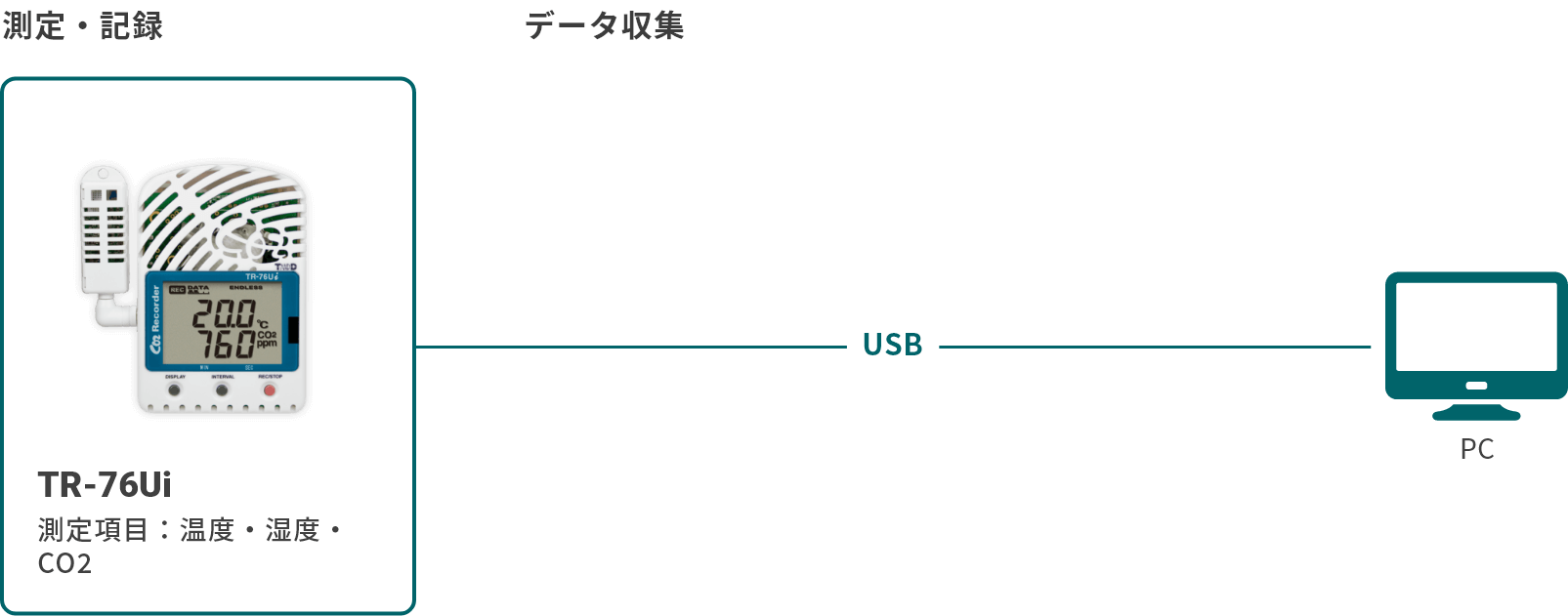

TR-76Uiのシステム構成

TR-76Uiの構成図 TR-76Uiの構成図

TR-76Uiは温度・湿度に加え、CO2濃度を測定することができるデータロガーです。記録したデータはUSB接続でPCに転送し、グラフ表示、解析ができます。

TR-76Uiの仕様

測定対象CO2、温湿度
測定範囲CO2 0~9999ppm
温湿度 0~55℃、10~95%RH
主な精度CO2 ±50ppm±読み値の5%
温湿度 ±0.5℃
±5%RH (at 25℃, 50%RH)
表示測定値、電池残量、その他
データ記録容量8000x3ch
記録間隔15通り 1秒~60分
記録モードエンドレス/ワンタイム
通信USB通信、シリアル通信
警報の確認方法外部接点出力
電源単3アルカリx4、ACアダプタ
本体動作環境温度0~45℃
湿度90 %RH以下 (結露しないこと)
大きさH:96mm × W:66mm × D:46mm
防水性なし
電池寿命約2日間
付属品単3アルカリ電池 (LR6) x 4, ACアダプタ (AD-06A1), USB Mini-B 通信ケーブル (US-15C), 温湿度センサ (THA-3001), 取扱説明書 (保証書付) 一式
校正温度/湿度のみ対応
販売価格 49,800円(税込 54,780円)
仕様の詳細を見る 購入(オンラインショップへ)

TR-76Uiの最新情報

ソフトウェア マニュアル/ヘルプ

TR-76Uiの関連ソフトウェア

標準
ソフトウェア
更新日：2023/12/21

データロガーの記録データファイルを複数読み込み・結合・保存およびグラフ表示するソフトウェアです。
表示しているグラフへのコメントやメモの追加といった編集機能もあり、管理分析を効果的に行えるツールです。 → 機能紹介動画
「おんどとり Web Storage」に登録されているデータを直接読み込むことも可能です。

標準
ソフトウェア
更新日：2023/04/26

本ソフトウェアは、データロガーの設定、データの吸い上げ、グラフ化などを行うソフトウェアです。

標準
ソフトウェア
更新日：2022/01/07

本ソフトウェアは、記録条件の設定、記録の開始/停止、TR-76Uiにより記録されたデータをパソコンに吸い上げ、グラフを表示/一覧表作成/ファイル化などの処理が簡単に行えるソフトウェアです。
対象機種・動作環境をよくご確認の上、ご使用ください。

オプション
ソフトウェア
更新日：2023/08/24

T&Dのデータロガーをより便利に利用するため、様々な機種に対応した統合ソフトウェアです。簡単操作でデータロガーから記録データを吸い上げてパソコン上に保存できます。今後のアップデートにて記録条件や設定機能等の追加も予定しています。
※対応機種追加に伴い「記録データ吸い上げツール」は「T&D Tools」に変更となりました。

ファームウェア
更新日：2021/12/08

本ソフトウェアはTR-76Ui 本体ファームウェアのアップデートプログラムです。

関連オプション

  • AD-06A1

    ACアダプタ

    AD-06A1
    入力
    出力 DC6V, 500mA
    周波数 50/60Hz
    ケーブルの長さ 1.8ｍ
    販売価格 2,500円(税込 2,750円)

    T&Dオプションカタログ - 入力モジュール・電源・アタッチメントほか -

    詳細を見る

    RTR500BC、RTR-500(RTR-500C/DC/NW/AW)、TR-76Ui、RTR-576用のACアダプタです。RTR500BCを親機として使用する場合は、PCからUSBで給電されるため、ACアダプタは付属していません。RTR500BCを中継機として使用する場合、単3電池×2でも動作しますが、電池交換に手間がかかり、電池残量低下により無線通信が不通になるリスクもありますので、ACアダプタの購入をお勧めします。
    こんな場合にオススメ！
    - RTR500BCを中継機として使用したい。
    - RTR-500NW/AW、TR-76Ui、RTR-576付属ACアダプタの紛失、故障時の交換用。

    購入する

  • SO-TD1

    ソフトウェアセット

    SO-TD1
    収録ソフトウェア RTR500BW for Windows
    RTR500BM for Windows
    RTR500BC for Windows
    RTR-600 設定ユーティリティ
    TR7 for Windows
    CO2 Recorder for Windows
    Illuminance UV Recorder for Windows
    MCR for Windows
    T&D Recorder for Windows
    T&D Data Server
    T&D Graph
    販売価格 1,000円(税込 1,100円)

    T&Dオプションカタログ - 入力モジュール・電源・アタッチメントほか -

    詳細を見る

    現行製品のWindows用標準ソフトウェアがセットになったオプション DVD-ROMです。
    DVD内のソフトウェアはソフトウェア一覧ページから無償ダウンロードできるソフトウェアと同じものです。
    こんな場合にオススメ！
    - ソフトウェアのダウンロード環境がなくDVDで入手したい。

    購入する

  • AT-76K1

    壁面アタッチメント

    AT-76K1
    付属品 壁面固定用ネジ
    材質 アルミ
    販売価格 3,000円(税込 3,300円)

    T&Dオプションカタログ - 入力モジュール・電源・アタッチメントほか -

    詳細を見る

    CO2ロガー用壁面アタッチメントです。
    対象製品に壁面アタッチメントは付属していませんが、卓上などで自立はしますので、置いて設置する場合は必要ありません。
    壁面固定用のビス2本が付属しています。
    こんな場合にオススメ！
    - 壁面に固定して使用したい場合は必須。

    購入する

  • SHA-3151

    高精度版 温湿度センサ

    SHA-3151
    測定範囲 温度/湿度-25~70°C/0~99%RH
    測定精度 温度±0.3°C at 10~40°C / ±0.5°C それ以外
    湿度±2.5%RH at 15~35°C, 30~80%RH
    90%応答 約7分
    ケーブルの長さ 1.5m
    延長できる長さ 9.0m
    販売価格 17,000円(税込 18,700円)

    T&Dオプションカタログ - 温湿度センサ・照度紫外線センサ -

    詳細を見る

    高精度タイプの温湿度センサです。
    3mの延長ケーブルTR-1C30、1mの延長ケーブルTR-5C10を組み合わせて最長9mまで延長して使用することができます。
    こんな場合にオススメ！
    － 製品付属センサの紛失、劣化、故障時の交換用。
    － 標準タイプの温湿度センサを使用しているが、高精度タイプの温湿度センサに交換したい。

    * 60°C以上の環境では湿度の経年変化が大きくなることがあります。-20°C以下では湿度の測定はできません。

    湿度精度範囲図

    購入する

  • THA-3001

    温湿度センサ

    THA-3001
    測定範囲 温度/湿度0~55°C/10~95%RH
    精度 温度±0.5°C
    湿度±5%RH at 25°C, 50%RH
    90%応答 約7分
    延長できる長さ 9.0m
    販売価格 7,800円(税込 8,580円)

    T&Dオプションカタログ - 温湿度センサ・照度紫外線センサ -

    詳細を見る

    標準タイプの温湿度センサです。
    3mの延長ケーブルTR-1C30、1mの延長ケーブルTR-5C10を組み合わせて最長9mまで延長して使用することができます。
    こんな場合にオススメ！
    - 製品付属センサの紛失、劣化、故障時の交換用。

    購入する

  • THA-3151

    温湿度センサ

    THA-3151
    測定範囲 温度/湿度0~55°C/10~95%RH
    精度 温度±0.5°C
    湿度±5%RH at 25°C, 50%RH
    90%応答 約7分
    ケーブルの長さ 1.5m
    延長できる長さ 9.0m
    販売価格 8,800円(税込 9,680円)

    T&Dオプションカタログ - 温湿度センサ・照度紫外線センサ -

    詳細を見る

    標準タイプの温湿度センサです。
    3mの延長ケーブルTR-1C30、1mの延長ケーブルTR-5C10を組み合わせて最長9mまで延長して使用することができます。
    こんな場合にオススメ！
    - 製品付属センサの紛失、劣化、故障時の交換用。
    - THA-3001が付属している機種で本体から離れた場所の温湿度を測りたい場合の交換用。

    購入する

  • TR-1C30

    センサ延長ケーブル

    TR-1C30
    耐熱温度 -25~60℃
    防水性能 なし
    ケーブルの長さ 3.0m
    販売価格 2,000円(税込 2,200円)

    T&Dオプションカタログ -温度センサ -

    詳細を見る

    TR7シリーズ, TR-7Uiシリーズ用センサ延長ケーブルです。
    対応するセンサの一覧はこちら！
    温度センサ：
    TR-1106, TR-1220, TR-1320, TR-0106, TR-0206, TR-0306, TR-0406, TR-0506, TR-0706
    温湿度センサ：
    THA-3001, THA-3151, SHA-3151
    照度紫外線センサ：
    ISA-3151

    購入する

  • TR-5C10

    センサ延長ケーブル

    TR-5C10
    耐熱温度 -25~60℃
    防水性能 なし
    ケーブルの長さ 1.0m
    販売価格 1,600円(税込 1,760円)

    T&Dオプションカタログ -温度センサ -

    詳細を見る

    TR7シリーズ, TR-7Uiシリーズ用センサ延長ケーブルです。
    対応するセンサの一覧はこちら！
    温度センサ：
    TR-1106, TR-1220, TR-1320, TR-0106, TR-0206, TR-0306, TR-0406, TR-0506, TR-0706
    温湿度センサ：
    THA-3001, THA-3151, SHA-3151
    照度紫外線センサ：
    ISA-3151

    購入する

  • AC0101

    外部警報接続ケーブル

    AC0101
    ケーブル長 1.0m
    販売価格 1,000円(税込 1,100円)

    T&Dオプションカタログ - 入力モジュール・電源・アタッチメントほか -

    詳細を見る

    外部機器を接続するケーブルです。警報時にブザーや回転灯を連動させることができます。

    購入する

  • TR-07C

    シリアル通信ケーブル

    TR-07C
    ケーブルの長さ 1.5m
    販売価格 3,800円(税込 4,180円)

    T&Dオプションカタログ - 入力モジュール・電源・アタッチメントほか -

    詳細を見る

    シリアル(ミニシリアル⇔D-Sub9pin)通信ケーブルです。
    こんな場合にオススメ！
    - 工場などの製造現場で独自のプログラムを作成して機器と通信したい

  • US-15C

    USB Mini-B 通信ケーブル

    US-15C
    ケーブルの長さ 1.5m
    販売価格 1,500円(税込 1,650円)

    T&Dオプションカタログ - 入力モジュール・電源・アタッチメントほか -

    詳細を見る

    USB接続可能なデータロガーやデータ収集機をパソコンに接続するための通信ケーブルです。
    汎用のUSB mini-Bタイプケーブルですので、お持ちの場合は必要ありません。
    こんな場合にオススメ！
    ‐ TR7シリーズをPCとUSBケーブルで接続して、設定、吸い上げなどの操作をしたい場合
    ‐ その他USB通信可能機種のケーブル紛失時、故障時の交換用

    購入する

TR-7Uiシリーズ概要

TR-7Uiシリーズ詳細はこちら

設定、データ収集はパソコンで。

USB接続タイプのデータロガーです。記録データをUSB接続でPCに吸い上げ、専用ソフトウェアでグラフ表示、データ一覧表示が可能です。
