おんどとり TR-5i series
  • TR55IPT

小型データロガー

おんどとり

TR-55i-Pt

  • 収集機でデータ収集
  • 温度1ch測定
  • Ptセンサで広範囲の温度を測定

Ptセンサにより測定範囲-199〜600℃における温度測定が可能です。

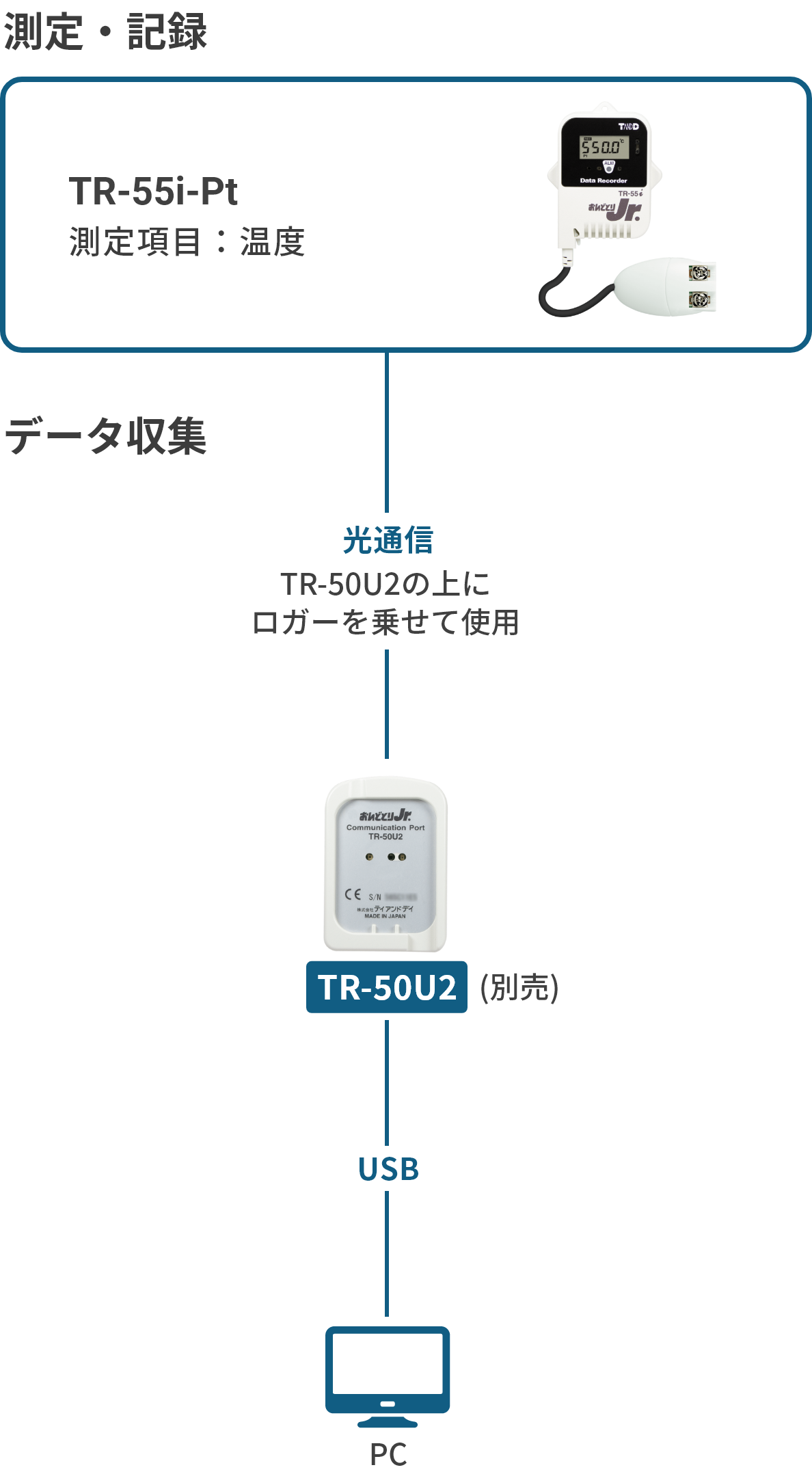

TR-55i-Ptのシステム構成

TR-55i-Ptの構成図 TR-55i-Ptの構成図

専用収集機TR-50U2を経由してデータをPCへ転送することで、グラフ表示・解析が可能です。

TR-55i-Ptの仕様

測定対象温度1ch Pt100、Pt1000
測定範囲-199~600℃
主な精度±(0.3℃ + 読み値の0.3 %)
表示測定値、電池寿命警告、その他
データ記録容量16000
記録間隔15通り 1秒~60分
記録モードエンドレス/ワンタイム
通信光通信
警報の確認方法本体液晶画面、本体LED
電源リチウム電池
本体動作環境温度-40~80℃
大きさH:62mm × W:47mm × D:19mm
防水性IP64
電池寿命約24ヶ月
付属品入力モジュール(PTM-3010), リチウム電池(LS14250), ストラップ, 取扱説明書 (保証書付) 一式
販売価格 19,000円(税込 20,900円)
センサは付属しません。

TR-55i-Ptの関連ソフトウェア

関連オプション

  • PTM-3010

    Pt100/1000モジュール

    PTM-3010
    対象センサ Pt100(3線式/4線式), Pt1000(3線式/4線式)
    動作環境 温度-40~80°C
    湿度:90%以下 結露しないこと
    センサ接続部 3 - M3.5 角座金付ネジ
    ケーブルの長さ 52mm
    ケーブル延長 3.0m
    販売価格 6,000円(税込 6,600円)
    詳細を見る

    3線式 / 4線式のPtセンサを接続する入力モジュールです。
    こんな場合にオススメ!
    - RTR505BでPtセンサを使用して温度測定する場合(RTR505Bはモジュール別売)
    - TR-55i-Ptに付属のモジュールが紛失、故障した場合の交換用。
    オプションの延長ケーブルTR-3C30を使用して3m延長して使用することができます。

    購入する
  • TR-00P1

    メンテナンスセット

    TR-00P1
    付属品 ゴムパッキン, ネジ, 乾燥剤, 両面テープ
    販売価格 1,000円(税込 1,100円)
    詳細を見る

    TR41A/42A/43A,TR-5i,RTR500Bシリーズデータロガーのメンテナンスセットです。
    定期的にパッキンや内部シリカゲルを交換することで防水性の維持、内部結露の防止に役立ちます。
    こんな場合にオススメ!
    - 水がかかる場所で使用するなど防水性を維持したい場合。
    - 冷蔵、冷凍庫と室温環境を行き来するなど、寒暖の差が激しい環境で使用する場合。

    購入する
  • TR-00P2

    メンテナンス/電池セット

    TR-00P2
    付属品 リチウム電池 LS14250, メンテナンスセット TR-00P1
    販売価格 2,000円(税込 2,200円)
    詳細を見る

    TR41A/42A/43A,TR-5i,RTR500Bシリーズデータロガーのメンテナンスセット TR-00P1にリチウム電池 TR-00P3がついたセットです。
    定期的にパッキンや内部シリカゲルを交換することで防水性の維持、内部結露の防止に役立ちます。
    こんな場合にオススメ!
    - 水がかかる場所で使用するなど防水性を維持したい場合。
    - 冷蔵、冷凍庫と室温環境を行き来するなど、寒暖の差が激しい環境で使用する場合。

    本製品に含まれているリチウム電池(LS14250)の模造品が日本国内において多数流通しています。
    模造品の使用によりデータ消失などの問題が発生する恐れがあります。詳細はこちらをご覧ください。

    購入する
  • TR-00P3

    リチウム電池

    TR-00P3
    付属品 リチウム電池 LS14250
    販売価格 1,400円(税込 1,540円)
    詳細を見る

    TR41A/42A/43A,TR45,TR-5i,RTR500Bシリーズデータロガーの交換用リチウム電池です。
    長期間ご利用の場合、ゴムパッキンなどを同時に交換することをおすすめします。メンテナンスセットを含むTR-00P2をお求めください(TR45を除く)。

    本製品に含まれているリチウム電池(LS14250)の模造品が日本国内において多数流通しています。
    模造品の使用によりデータ消失などの問題が発生する恐れがあります。詳細はこちらをご覧ください。

    購入する
  • TR-05K3

    壁面アタッチメント

    TR-05K3
    付属品 両面テープ, 壁面固定用ネジ
    材質 ポリカーボネート
    販売価格 1,500円(税込 1,650円)
    詳細を見る

    データロガー用壁面アタッチメントです。
    データロガーの突起部を左右の羽根でしっかり固定できる設計のため、振動の影響で本体が破損してしまうことを防ぐことができます。
    壁面固定用のビス2本、強力タイプの両面テープが付属しています。
    データロガーに本壁面アタッチメントは付属していませんが、データロガー上部には吊り下げ用の穴があり、付属のストラップ紐で吊り下げて使用することはできます。
    こんな場合にオススメ!
    ・トラックなど振動のある場所などでしっかりと壁面に固定して使用したい場合。
    ・スタイリッシュに壁面に設置したい。

    購入する
  • TR-3C30

    センサ延長ケーブル

    TR-3C30
    耐熱温度 -25~60℃
    防水性能 防まつ形生活防水
    ケーブルの長さ 3.0m
    販売価格 3,500円(税込 3,850円)
    詳細を見る

    RTR505B, RTR507B, TR-55i(各種モジュールタイプ)用センサ・入力モジュール延長ケーブルです。
    対応するセンサの一覧はこちら!
    温湿度センサ:
    SHB-3101
    入力モジュール:
    TCM-3010, PTM-3010, VIM-3010, AIM-3010, PIC-3150, PMP-3200
    DoValve用温度センサ:
    TSB-1351

    購入する
  • TR-819X

    Pt100フィルム温度センサ

    TR-819X
    センサタイプ TR-8190 ローコストタイプ
    測定温度範囲: -40~200°C
    フィルム: 厚0.4mm, 幅8.0mm, 感温部15mm
    価格: 9,400円(税込 10,340円)

    TR-8191 小型感温部タイプ
    測定温度範囲: -40~200°C
    フィルム: 厚0.2mm, 幅5.0mm, 感温部5mm
    価格: 21,400円(税込 23,540円)
    フィルム長 50~300mmの範囲で50mm単位で製作
    価格: 50mmにつき550円 (税込)
    ケーブル長 1~99mの範囲で1m単位で製作
    価格: 1mにつき660円 (税込)
    販売価格 お客様ご希望の組み合わせにより価格が変動します。
    Pt100フィルム温度センサの価格を確認する
    詳細を見る

    薄型で柔軟性に優れたフィルムタイプのPt100温度センサです。用途に合わせセンサのタイプ、フィルム長、ケーブル長をご指定いただいて受注生産いたします。
    こんな場合にオススメ!
    ‐ わずかな隙間など限られたスペースの温度を測定したい場合。
    ‐ Rのついた形状の表面に貼り付けて温度を測定したい場合。
    ‐ 感度の良いPt100センサが必要な場合。

  • TR-82XX/8130

    Pt100 ステンレス保護管温度センサ

    <span >TR-82XX/8130</span>
    センサタイプ TR-8200 防水タイプ
    測定温度範囲: -50~200℃
    90%応答:攪拌水中 13秒
    保護管径[mm]: 3.0, 3.2, 4.8, 6.0
    価格: 7,600円(税込 8,360円)

    TR-8210 汎用タイプ
    測定温度範囲: -200~300℃
    90%応答:攪拌水中 6秒
    保護管径[mm]: 2.0, 2.3, 3.0, 3.2, 4.8, 6.0
    価格: 9,600円(税込 10,560円)

    TR-8220 シースタイプ
    測定温度範囲: -200~500℃
    90%応答:攪拌水中 6秒
    保護管径[mm]: 3.2, 4.8, 6.4
    価格: 12,600円(税込 13,860円)

    TR-8130 ハンディタイプ
    測定温度範囲: -50~200℃
    90%応答:攪拌水中 6秒
    保護管径[mm]: 3.2, 4.8
    価格: 10,200円(税込 11,220円)
    保護管長 TR-8220は50~2000mmで製作できます。
    他のセンサタイプは50~1000mmで製作できます。
    50mm単位で選択してください。(50mm につき 275円(税込))
    ケーブル長 全センサ 1~99mの範囲で製作できます。
    1m単位で選択してください。(1mにつき350円(税込))
    販売価格 お客様ご希望の組み合わせにより価格が変動
    Pt100 ステンレス保護管温度センサの価格を確認する
    詳細を見る

    Pt100規格の温度センサです。用途に合わせセンサのタイプ、ステンレス保護管の径と長さ、ケーブルの長さをご指定いただいて受注生産いたします。測定温度範囲は最大-200℃から500℃(センサタイプによる)です。
    こんな場合にオススメ!
    ‐ 超低温や高温の測定を高精度で行いたい場合。
    ‐ ステンレス保護管やケーブルが長い温度センサが必要な場合。

TR-5iシリーズ概要

防水・堅牢ボディで屋外や輸送、マイナス環境下にも設置可能。シンプルなUSB通信。

耐環境性を備え、多様な測定項目に対応したデータロガーとデータ収集機で構成するシリーズです。無線やネットワークは使わず、蓄積したデータを後からUSB通信でPCへ取り込みます。
