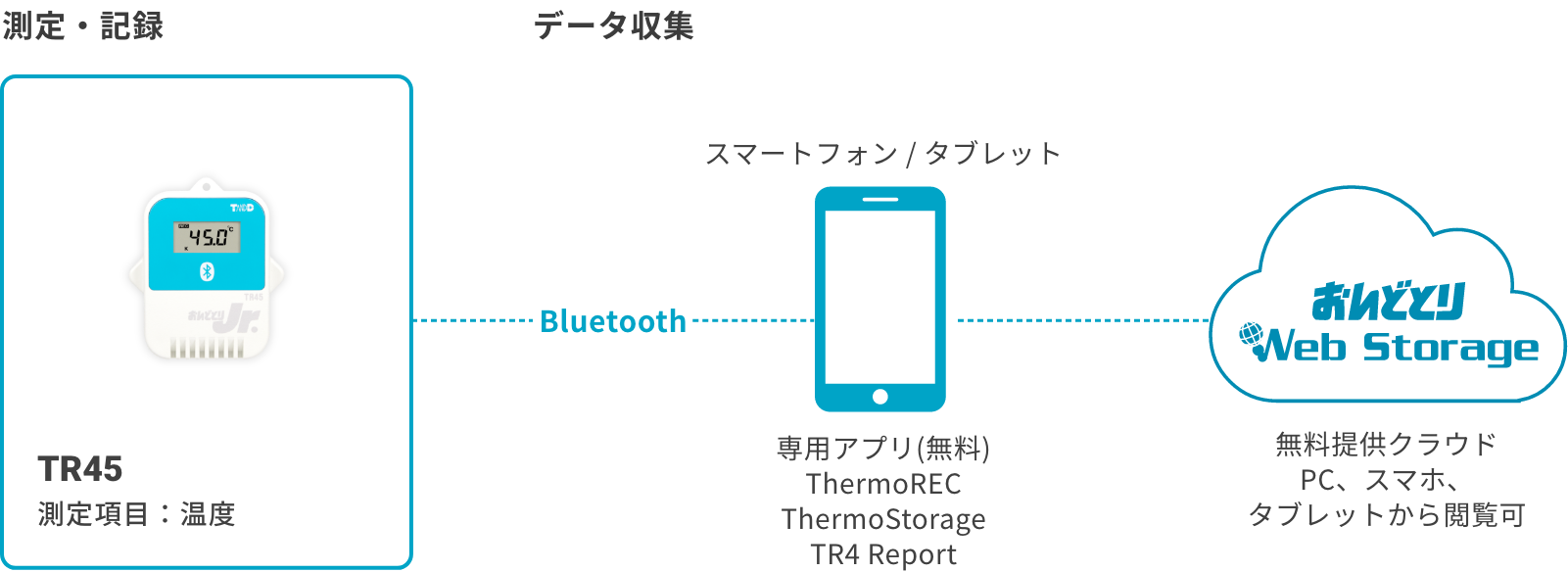

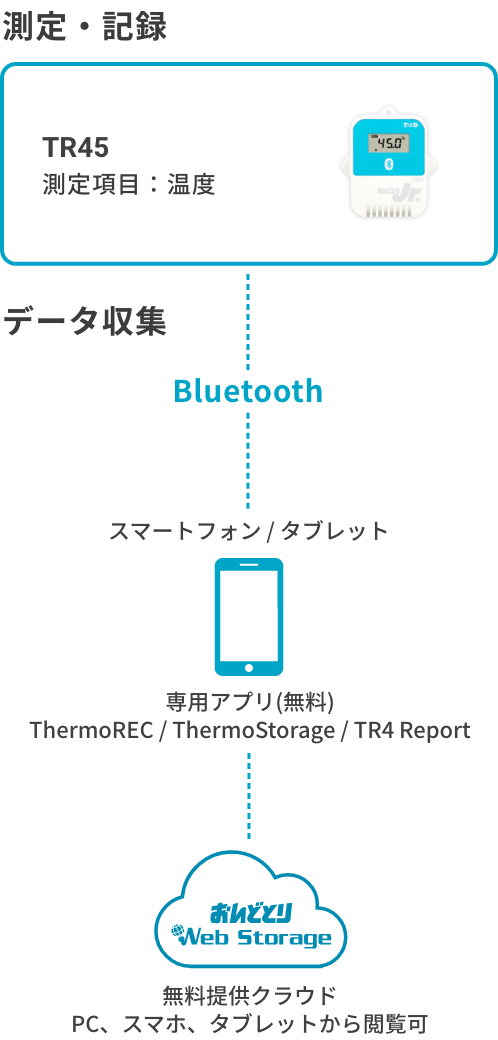

TR45のシステム構成
TR45は熱電対・Pt100 / 1000センサに対応した温度のデータロガーです。記録したデータは専用のスマート端末アプリを使って収集し、収集したデータは自動で無料のクラウドサービス「おんどとり Web Storage」へ送信されます。クラウドに送信したデータはPCで解析することもできます。 専用アプリは3つ『複数のデータロガーから一括して記録データを吸い上げる用途に適した「ThermoStorage」、機器設定、データのモニタリング用途向けの「ThermoREC」、PDFレポート作成用の「TR4 Report」』。それぞれ無料で提供しています。
TR45の仕様
| 測定対象 | 温度1ch Pt100/Pt1000、熱電対K, J, T, S, R |
|---|---|
| 測定範囲 | Pt: -199~600℃ 熱電対: -199~1760℃ |
| 主な精度 | Pt：±(0.3℃ + 読み値の0.3 %) 熱電対: K, J, T タイプ ±(0.5℃+読み値の0.3 %) S, R タイプ ±(1.5℃+読み値の0.3 %) |
| 表示 | 測定値、電池寿命警告、その他 |
| 記録データ | 16000 |
| 記録間隔 | 15通り 1秒~60分 |
| 記録モード | エンドレス/ワンタイム |
| 通信 | Bluetooth 4.1 (Bluetooth Low Energy) |
| 電源 | リチウム電池 |
| 本体動作環境 | 温度-40~80℃(無線通信時 -25~80℃) 湿度90%RH以下 結露しないこと |
| 大きさ | H:62mm × W:47mm × D:26.5mm |
| 防水性 | なし |
| 電池寿命 | 約1ヶ月~1年 |
| 付属品 | リチウム電池(LS14250), ケーブルクランプ, 登録コードラベル, ストラップ, 取扱説明書 (保証書付) 一式 |
| 校正 | Pt100/1000センサのみ対応 |
| 販売価格 | 12,800円(税込 14,080円) |
| センサは付属しません。弊社では熱電対センサを取り扱っておりませんので別途ご準備ください。 | |
TR45の最新情報
-
バージョンアップ ThermoREC (iOS) バージョンアップ (Ver. 1.17)
-
バージョンアップ おんどとり Web Storage Viewer 更新のお知らせ
-
バージョンアップ T&D Tools バージョンアップ (Ver. 1.00.3)
TR45の関連ソフトウェア
Bluetooth対応データロガー専用のアプリケーションです。
データのモニタリング、グラフ表示、データロガーの設定を行うベーシックアプリです。
データロガーの記録データファイルを複数読み込み・結合・保存およびグラフ表示するソフトウェアです。
表示しているグラフへのコメントやメモの追加といった編集機能もあり、管理分析を効果的に行えるツールです。 → 機能紹介動画
「おんどとり Web Storage」に登録されているデータを直接読み込むことも可能です。
TR4シリーズ専用のアプリケーションです。
指定した期間の記録データを吸い上げ、グラフを含むPDFレポートを作成するアプリです。
スマートフォン/タブレット端末で利用できる、Webブラウザ上で動作するアプリケーションです。
おんどとり Web Storageに送信された現在値データに簡単にアクセスすることができます。
T&Dのデータロガーをより便利に利用するため、様々な機種に対応した統合ソフトウェアです。
簡単操作でデータロガーから記録データを吸い上げてパソコン上に保存できます。
今後のアップデートにて記録条件や設定機能等の追加も予定しています。
※対応機種追加に伴い「記録データ吸い上げツール」は「T&D Tools」に変更となりました。
Bluetooth対応データロガー専用のアプリケーションです。
複数のデータロガーから一括で記録データを収集して、おんどとり Web Storageへ送信するアプリです。
関連オプション
-
詳細を見る
TR-00P3
リチウム電池
付属品 リチウム電池 LS14250 販売価格 1,400円(税込 1,540円) 長期間ご利用のデータローガーは メンテナンスセット TR-00P1 も同時に交換することをおすすめします。
購入する -
詳細を見る
TR-05K3L
壁面アタッチメント
付属品 両面テープ, 壁面固定用ネジ 材質 ポリカーボネート 販売価格 2,000円(税込 2,200円) 大容量バッテリパック(RTR-500B1)、外部電源アダプタ(RTR-500A2)を装着したデータロガー用の壁面アタッチメントです。
購入する
対象のデータロガーには本アタッチメントは付属していませんが、データロガー背面上部にビスで固定できる穴があり、アタッチメントが無くても壁かけにはできます。
こんな場合にオススメ！
- トラックなど振動のある場所などでしっかりと壁面に固定して使用したい場合。
- スタイリッシュに壁面に設置したい。 -
詳細を見る
TR-819x
Pt100フィルム温度センサ
センサタイプ TR-8190 ローコストタイプ
測定温度範囲: -40~200°C
フィルム: 厚0.4mm, 幅8.0mm, 感温部15mm
価格: 9,400円(税込 10,340円)
TR-8191 小型感温部タイプ
測定温度範囲: -40~200°C
フィルム: 厚0.2mm, 幅5.0mm, 感温部5mm
価格: 21,400円(税込 23,540円)フィルム長 50~300mmの範囲で50mm単位で制作
価格: 50mmにつき550円 (税込)ケーブル長 1~99mの範囲で1m単位で制作
価格: 1mにつき660円 (税込)販売価格 お客様ご希望の組み合わせにより価格が変動します。
Pt100フィルム温度センサの価格を確認する薄型で柔軟性に優れたフィルムタイプのPt100温度センサです。用途に合わせセンサのタイプ、フィルム長、ケーブル長をご指定いただいて受注生産いたします。
こんな場合にオススメ！
‐ わずかな隙間など限られたスペースの温度を測定したい場合。
‐ Rのついた形状の表面に貼り付けて温度を測定したい場合。
‐ 感度の良いPt100センサが必要な場合。 -
詳細を見る
TR-81XX
Pt100 ステンレス保護管温度センサ
センサタイプ TR-8100
測定温度範囲: -50~200°C
熱時定数: 攪拌水中約4.5秒
保護管径[mm]: 2.3, 3.0, 3.2, 4.8, 6.0
価格: 5,950円(税込 6,545円)
TR-8110
測定温度範囲: -200~350°C
熱時定数: 攪拌水中約2秒
保護管径[mm]: 2.0, 2.3, 3.0, 3.2, 4.8, 6.0
価格: 8,600円(税込 9,460円)
TR-8120
測定温度範囲: -200~500°C
熱時定数: 攪拌水中約2秒
保護管径[mm]: 3.2, 4.8, 6.4
価格: 11,600円(税込 12,760円)
TR-8130 ハンディタイプ
測定温度範囲: -50~200°C
熱時定数: 攪拌水中約2.5秒
保護管径[mm]: 3.2, 4.8
価格: 10,200円(税込 11,220円)保護管長 50~2000mmの範囲で50mm単位で制作 価格: 50mmにつき275円 (税込) ケーブル長 1~99mの範囲で1m単位で制作 価格: 1mにつき385円 (税込) 販売価格 お客様ご希望の組み合わせにより価格が変動
Pt100 ステンレス保護管温度センサの価格を確認するPt100規格の温度センサです。用途に合わせセンサのタイプ、ステンレス保護管の径と長さ、ケーブルの長さをご指定いただいて受注生産いたします。測定温度範囲は最大-200℃から500℃（センサタイプによる）です。
こんな場合にオススメ！
‐ 超低温や高温の測定を高精度で行いたい場合。
‐ ステンレス保護管やケーブルが長い温度センサが必要な場合。
