通信ポートの設定

シリアル通信ケーブルで通信を行う場合は、シリアルポートの設定をします。

Voltage Recorder for Windowsで使用するシリアルポートの設定をします。設定方法には[自動検出]と[任意で設定]の2種類あります。

参考

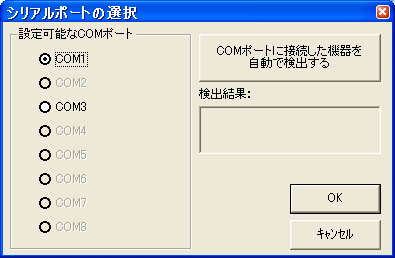

"設定可能なCOMポート"
VR-71を接続する通信ポートを指定します。オープンできないCOMポートは淡色表示され、選択不可になります。
選択可能な通信ポートがないときは、通信ポートを使用可能にする必要があります。
通常は、[自動で検出する] ボタンを押してください。VR-71が接続されていれば、そのポートを検出します。

自動で検出する

使用するシリアルポートにシリアル通信ケーブルとVR-71を接続しておいてください。

  1. [通信]メニューより[通信ポート設定]を選択します。
  2. [COMポートに接続した機器を自動で検出する]ボタンをクリックすると検出を開始します。

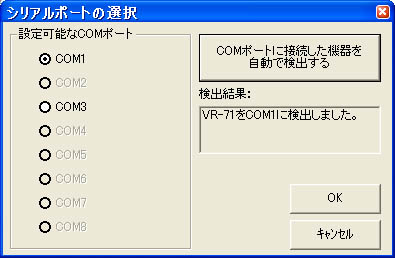

  3. 検出が完了すると検出結果欄にメッセージが表示されます。
  4. [OK]ボタンをクリックすると設定が完了し、VR-71が接続されているポートが設定されます。

検出できなかった場合は、困ったときはを参照してください。

任意で設定する

  1. [通信]メニューより[通信ポート設定]を選択します。
  2. [設定可能なCOMポート]欄よりVoltage Recorder for Windowsで使用するCOMポートにチェックします。
  3. [OK]ボタンをクリックすると設定が完了します。

検出できなかった場合は、困ったときはを参照してください。
