記録データのデータ解析をする
記録データをグラフ表示するには、T&D Graphをパソコンにインストールしてご利用ください。
T&D Graphは、パソコン上で記録データの解析・保存・出力するためのグラフツールです。
ここではデータの読み込み方を説明しています。
T&D Graphの動作環境は、Webサイトのソフトウェア詳細ページでご確認ください。
https://www.tandd.co.jp/software/td-graph.html
T&D GraphからT&D Data Serverのデータを読み込む
- T&D Graphの[ファイル]メニューから、[T&D Data Server]を選択します。

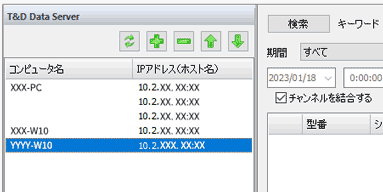

- LANネットワーク上にあるアドレスを表示します。

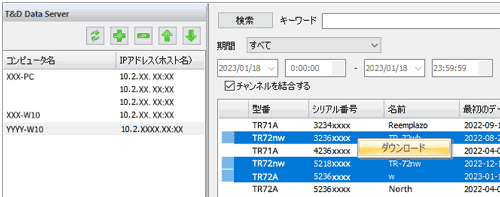

- 対象サーバをダブルクリックすると、サーバ内にある記録データを機器ごとに表示します。
- 機器を選んでダブルクリックするか、右クリックメニューから [ダウンロード] を選択すると、グラフを開きます。
参考
複数の機器を選択すると、1つの画面にまとめてグラフ表示します。操作方法や機能の詳細は、T&D Graphのヘルプをご参照ください。
対象サーバが表示されないときは
以下の理由で、サーバが表示されない場合があります
- 本ソフトウェアが動作しているパソコンが、同一ネットワーク上にない
- ブロードキャスト通信がフィルタ、ブロックされる環境にある
ボタンをクリックして、ネットワークを再読み込みするか、
ボタンをクリックして手動で追加します。(参照: 下記[データサーバを手動で追加する])
データサーバを手動で追加する

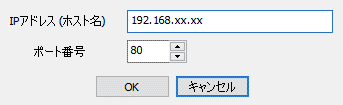

- ボタンをクリックし、追加するT&D Data ServerのIPアドレスかホスト名、およびポート番号を入力します。
- 入力したら [OK] ボタンをクリックします。
- サーバ一覧に、対象のサーバが追加されたことを確認します。
参考
IPアドレス (ホスト名) をダブルクリックすると、通信を開始します。正常に通信できると、コンピュータ名と、サーバ内にある記録データをリスト表示します。
