電波強度を確認する(PC)

親機 - 中継機 - 子機間の電波強度をソフトウェアで確認します。

注意

電波強度が弱いと無線通信に失敗し、警報・記録データ・現在値データの取得ができないことがあります。
すべての機器において良好な電波強度が得られるよう、機器の設置場所の調整・中継機の設置などを行ってください。

電波強度の確認方法

  1. RTR-500MBS 設定ユーティリティの設定画面より、[無線ルート設定]メニューを開きます。

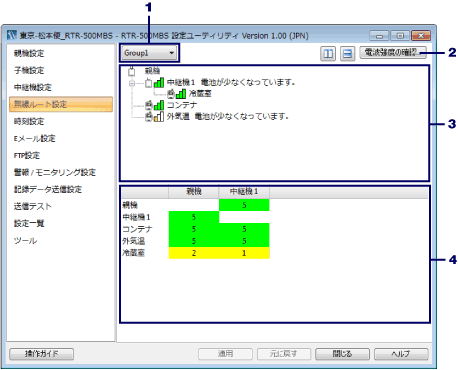

    設定画面/ボタン機能について
    1 グループ名リスト 登録されているグループのリストです。
    2 [電波強度の確認]ボタン [電波強度の確認]画面を表示します。
    3 無線ルート設定画面 グループ名リストで指定したグループの無線ルートを表示します。
    [電波強度の確認]ボタンをクリックすると、機器アイコンの横に電波強度を棒の本数と色で表示します。
    4 電波強度結果リスト 電波強度の確認画面で指定した機器とその他の機器との電波強度を色と数値(0(弱)〜5(強))で表示します。
  2. グループ名リストから電波強度を確認したいグループを指定し、[電波強度の確認]ボタンをクリックします。
  3. [電波強度の確認]画面が表示されます。
    チェックボックスをクリックし、電波強度を確認したい機器を指定します。
    設定画面/ボタン機能について
    1 機器リスト 指定したグループに登録されている親機/中継機が表示されます。電波強度の確認をする親機/中継機にチェックします。
    2 [開始]ボタン 電波強度の確認を開始します。
    3 [中断]ボタン 電波強度の確認を中断します。
  4. [開始]ボタンをクリックすると、確認を開始します。
  5. 確認結果を"無線ルート設定画面"と"電波強度結果リスト"に表示します。

電波強度結果の見方

無線ルート設定画面

無線ルート設定画面では、設定した無線ルートで通信を行った場合の電波強度を縦棒の本数と色で表示します。

縦棒の本数と色について
縦棒色と本数 説明
通信が不安定です。
緑色になるように設置場所等を変更するか、中継機の増設をご検討ください。
通信が可能です。
通信が可能です。

電波強度結果リスト

電波強度結果リストでは、指定したグループ内の機器同士の電波強度を無線ルート設定に関係なく数値と色で表示します。

色について
5 (緑)
 通信が可能です。
4 (緑)
3 (緑)
2 (黄)
 通信が不安定です。緑色になるように調整してください。
1 (黄)
(白)
 通信が不可能です。

参考

電波状況確認ツールを使用することにより、連続で電波強度のチェックをしたり、周辺での電波使用状況を確認することができます。
弊社Webサイトにて無償公開しております。 ダウンロードしてご使用ください。
