画面について

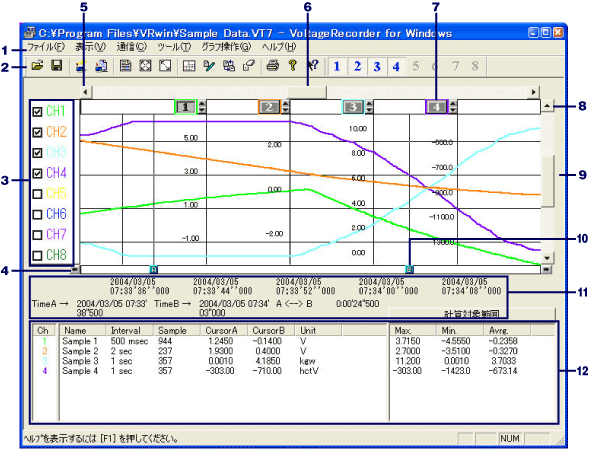

グラフ画面

1	メニューバー	コマンドが格納されているメニューが並んでいます。各メニューから各機能の設定または表示をする時に使います。
2	ツールバー	使用頻度の高いコマンドをボタン化しています。
3	各チャンネル縦軸の表示/非表示	グラフ上のスケールの表示/非表示を切り替えます。
4	ABカーソル移動ボタン	矢印ボタンをクリックするとA/Bカーソルが同時に移動します。
5	横軸移動ボタン	矢印ボタンをクリックすると時間軸が移動します。
6	横軸ゲージバー	ゲージをドラッグしながら左右移動すると目標位置まで移動します。
7	各チャンネル縦軸	データが読み込まれたチャンネル毎に縦軸のスケールが表示されます。
8	縦軸移動ボタン	矢印ボタンをクリックすると縦軸が移動します。
9	縦軸ゲージバー	ゲージをドラッグしながら上下移動させると目標位置まで移動します。
10	ABカーソルボタン	AボタンまたはBボタンをドラッグしながら左右に移動するとカーソルが移動します。
11	A/Bカーソルの位置情報	A/Bカーソル位置の日付と大まかな時間、AカーソルとBカーソルの時間差が表示されます。
12	各チャンネルデータ一覧	グラフ画面下側に1から8チャンネルデータの情報を表示します。
