自動送信の設定をする

無線LAN/有線LANにより、クラウドもしくはパソコンに記録データを自動送信するための設定をします。

注意

クラウド(おんどとり Web Storage)を利用する場合

  • インターネット接続を利用できるネットワーク環境が必要です。
  • 送信されたデータは、おんどとり Web Storage の保存期間を超えると古いデータから削除されます。おんどとり Web Storageのサービス内容や仕様について、詳しくはサービス提供内容/利用規約をご確認ください。

パソコンを利用する場合

  • パソコンにT&D Data Serverをインストールし、データの送信先として利用します。詳しい使用方法についてはT&D Data Serverのヘルプをご参照ください。
  1. パソコンと本体をUSB接続します。
  2. 機器リストで本体のアイコンをクリックし、[自動送信設定]タブを開きます。
    USB接続した機器が、無線LANタイプか有線LANタイプかにより、設定項目が切り替わります。

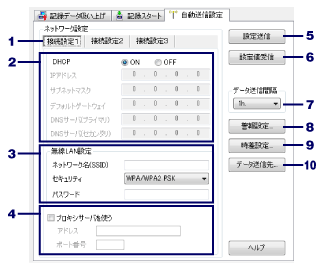

    3. 無線LANタイプの場合

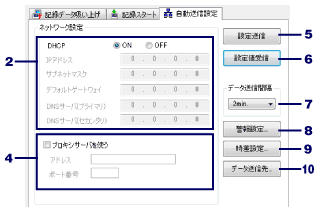

    有線LANタイプの場合
    1 接続設定1-3 アクセスポイントを3つまで設定できます。[無線LAN SSID]を入力した場合に有効です。
    （参考: 下記[無線LANタイプを用いた複数の無線LAN接続設定使用例]）
    2 DHCP設定 DHCPを使用する場合はONにします。使用しない場合はOFFにし、本体に設定するIPアドレスなど必要情報を入力します。
    3 無線LAN設定 無線LAN接続に関する設定(ネットワーク名、セキュリティ、パスワード)を入力します。
    設定可能文字数
    ネットワーク名(SSID) : 32文字まで
    パスワード
    WEP : 5 or 13文字 / 16進数入力10 or 26桁
    WPA/WPA2 PSK : 8〜63文字 / 16進数入力 64桁
    設定可能文字
    0〜9 a〜z A〜Z space ! # $ % & ' ( ) * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } ~
    4 プロキシサーバを使う チェックを入れたらアドレスとポート番号を入力します。
    認証が必要なプロキシサーバは利用できません。
    (TR-71wf/72wfはファームウェアVer.1.05以降にて対応)
    5 [設定送信]ボタン 設定した内容を本体に送信します。
    6 [設定値受信]ボタン 本体に設定されている情報を取得し表示します。設定値の確認や、設定の一部を変更する場合などに使用します。
    7 データ送信間隔 記録データを自動送信する間隔を選択します。
    8 [警報設定]ボタン 警報設定画面を開きます。(参考:[警報監視の設定をする])
    9 [時差設定]ボタン 測定する地域のタイムゾーン、サマータイムの設定画面を開きます。
    10 [データ送信先]ボタン 設定画面を開きます。
    インターネット接続ができる環境なら、T&Dクラウドサービスのご利用をおすすめします。
    おんどとり Web Storage: 国内向けクラウドサービスです。
    T&D WebStorage Service: 海外向けクラウドサービスです。
    指定アドレス: サーバアプリケーション T&D Data Serverを別途利用し、LAN接続しているパソコンにデータを自動送信できます(有線LAN推奨)。送信先となるパソコンのIPアドレスとポート番号を入力します。詳細はT&D Data Serverのヘルプをご参照ください。
  3. [設定送信]ボタンをクリックし、設定内容を本体へ送信します。

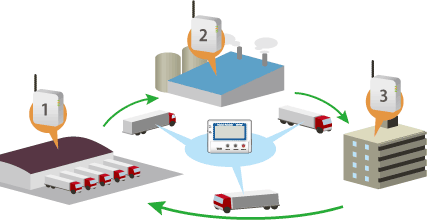

無線LANタイプを用いた複数の無線LAN接続設定使用例

無線LANタイプの機器は接続先を3つまで設定できます。
いくつかの拠点間を移動して測定を行う場合に、複数の接続先を使用できるようにしておくと便利です。

なお、複数の無線LAN接続設定を行った場合、自動送信のタイミングで以下のように動作します。

  1. [接続設定1]のアクセスポイントに対して接続を試みる。接続できた場合はデータを送信し、[接続設定2]および[接続設定3]への接続は行わない。
  2. [接続設定1]に接続できなかった場合、[接続設定2]に対して接続を試みる。接続できた場合はデータを送信し、[接続設定3]への接続は行わない。
  3. [接続設定2]にも接続できなかった場合、[接続設定3]に対して接続を試みる。接続できた場合はデータを送信し、接続できなかった場合は送信失敗となる。

注意

送信できなかったデータロガー内の記録データは、次の自動送信時にまとめて送信します。ただし、記録モードを[エンドレス]に設定しているデータロガーは、容量8,000個を超えると古いデータから上書きしますので、おんどとり Web Storage / T&D Data Serverで受信したデータを開いたときに、上書き分が抜けている場合があります。
