現在値をモニタリングする

現在値をWeb Viewerでモニタリングします。

  1. Webブラウザを起動します。
  2. アドレスバーに本体のIPアドレスを入力します。
  3. Web Viewer上で現在値が表示されます。

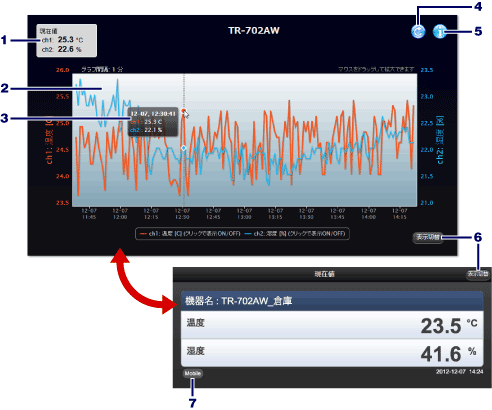

    Web Viewer画面
    1 現在値表示 自動で最新の現在値を表示します。現在値表示をクリックすると現在値のみの表示に切り替わります。
    2 グラフエリア 取得した現在値をグラフ表示します。表示の更新は[更新]ボタンで行います。
    グラフエリア内で左クリックしながらマウスを動かすとグラフを拡大します。拡大を元に戻すには[Reset zoom]ボタンをクリックします。
    3 ポップアップ表示 カーソルを置いた日時時点の現在値を表示します。
    4 [更新]ボタン 本体から最新の情報を取得し表示内容を更新します。
    5 [インフォメーション]ボタン 現在表示している本体の設定内容を表示します。
    6 [表示切替]ボタン 画面表示を切り替えます。
    7 [Mobile]ボタン / [Desktop]ボタン

    スマートフォンやタブレットなどのモバイル端末の場合のみ表示されます。画面の大きさに合わせて表示の大きさを切り替えます。

参考

  • 本体のIPアドレスがわからない場合でも、TR-700W 設定ユーティリティからWeb Viewerの画面を開くことが出来ます。[ネットワーク経由の設定]タブ - [アドレスリスト]から表示したい機器名を選択し、[操作]メニューまたは右クリックで現れるメニューの[ブラウザ表示]を選択してください。
  • グラフ表示するポイントの間隔はTR-700W 設定ユーティリティの[Web Viewer設定]メニューで変更できます。
