4. 電波強度の確認
実際に使用する場所に機器を設置し、親機/子機/中継機間の電波強度を確認します。
電波強度結果
無線ルートツリーと電波強度結果リストで、電波強度の結果を見ます。

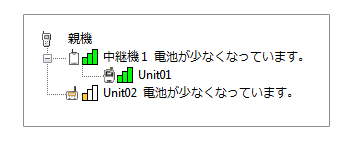

無線ルートツリーで確認する
無線ルートツリーでは、ひとつ前の機器との電波強度を縦棒の本数と色で表示します。
例えば、Unit01と中継機1の電波強度は、子機アイコンの横に表示されます。
黄色の場合は緑色になるように設置場所等を変更するか、中継機を増設するなどの調整をしてください。
| 縦棒色と本数 | 説明 |
| 表示されない | 通信ができていません。 |
 |
通信が不安定です。緑色になるように調整してください。 |
 |
通信が可能です。 |
 |
通信が可能です。 |
電波強度結果リストで確認する
電波強度結果リストでは、指定したグループに登録されている機器同士の電波強度を数値と色で表示します。
例えば、親機とUnit02は黄色の2なので通信が不安定です。
黄色の場合は、設置場所を変更してみる、電池を交換してみるなど緑色になるようにしてください。
5 (緑) |
通信が可能です。 |
4 (緑) |
|
3 (緑) |
|
2 (黄) |
通信が不安定です。緑色になるように設置場所を調整してください。 |
1 (黄) |
|
(白) |
通信が不可能です。 |
