現在値をモニタリングする

現在値をパソコンでモニタリングをします。

モニタリングには、RTR-500C for Windowsを起動しておく必要があります。

参考

  1. RTR-500C for Windowsを起動します。

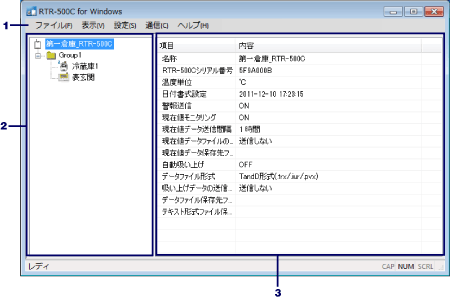

  2. メイン画面が表示されます。

    1 メニューバー コマンドが格納されているメニューが並んでいます。各メニューから各機能の設定または表示をする時に使います。
    2 管理ツリー 親機（ツリーの最上位項目となる）、グループ、子機をツリー上に表示して管理します。子機アイコン上でマウスの右ボタンをクリックすると、データ吸い上げに関するメニューが表示されます。
    3 設定内容表示エリア 管理ツリー上で選択している親機、グループ、子機などの設定内容が表示されます
  3. [表示]メニューから[現在値モニタ]をクリックします。

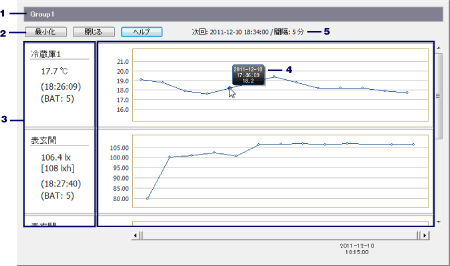

  4. 現在値モニタ画面に現在値の一覧が表示されます。

    現在値モニタ画面
    1 グループ名 モニタリング中のグループ名を表示します。
    2 [最小化]ボタン 現在値モニタ画面を最小化します。
    3 子機情報 モニタリング中の子機名、現在値、通信時刻、電池残量を表示します。電池残量は5〜0で表示され、各数字の意味は以下のようになっています。
    5 : 十分ある
    4 : 少なくなり始めた
    3 : 少なくなった
    2 : 早めに電池交換を
    1 : 直ぐに電池交換を
    0 : データ消去の恐れあり
    4 グラフエリア 取得した現在値データをグラフに表示します。
    5 モニタリング情報 次回の現在値取得時刻、現在値更新間隔を表示します。
